Haciendo una medida de 2 velocidades

este tutorial mostrará cómo creé un personalizados 2-cambio marchas.  Como estudiante en la competencia de robótica primera (FRC), se convirtió en muy involucrado con el diseño y construcción de chasis y drivetrain de mi equipo.  Aunque el chasis fue diseñado y fabricado, siempre utilizamos reductores producidos comercialmente debido a las limitaciones de tiempo y recursos.  Cuando miré a robots de algunos otros equipos, yo estaba sorprendido por sus hermosa reductores personalizados que cumplen perfectamente sus objetivos de diseño.  Ver estos otros diseños me inspiró a intentar hacer uno de mi propia, aunque produciendo sería impráctico para mi equipo durante la temporada de construcción real.

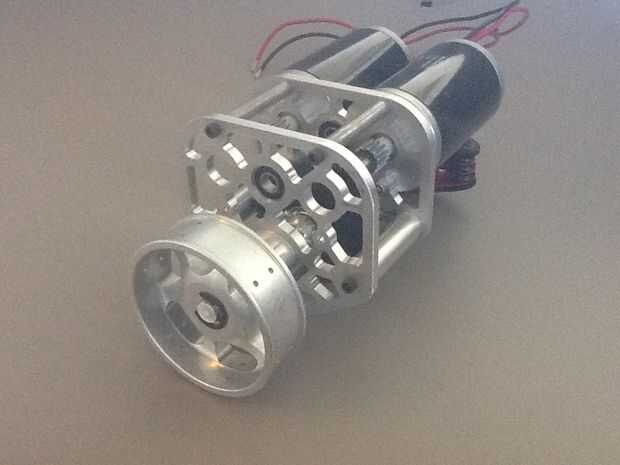

Este proyecto fue realmente me divierten antes de que me gradué de mi bachillerato, en la que tuve acceso al equipo de maquinado necesario para completar el proyecto.  Lamentablemente, no tuve suficiente tiempo para terminar todas las piezas.  Sin embargo, tengo lo suficiente para dar una idea muy clara de lo que se vería.  Aunque la caja de engranajes fue diseñado para ser utilizado en un robot FRC, no verá probablemente nunca utilice.

Este tutorial fue hecho por el programa Autodesk primera High School secundaria.

Materiales
Placa de aluminio
Tubo de aluminio
Barra hexagonal de aluminio
Engranajes de
Rodamientos de
Motores
Los pernos de
El PDF adjunto a este paso es una lista completa de materiales para este proyecto.  Incluye información como la cantidad, costo, tipo de material y proveedor de muchas de las piezas requeridas.

Herramientas
Molino CNC
Torno
Sierra de cinta
Impresora 3D
Llave de tubo
Llave hexagonal de
Pinzas
