Paso 4: Cableado les juntos
Las longitudes de cable entre las luces es suya, lo que usted necesita. Incluso no te molestes para medir cualquier cosa. Sólo alimenté un alambre entre los radios de la sombrilla en el punto que yo quería para colgar, cortar el cable, entonces sólo medido hacia fuera longitudes contra eso.
Por lo tanto, usted quiere dos longitudes de ≈10m para la conexión con el suministro de energía (cables) y dos cables de cualquier longitud que usted necesita para ir entre cada luz (cables de enlace). También corté dos longitudes más cortas de cada luz para que le cuelguen hacia abajo desde el paraguas un poco (pasar cables).

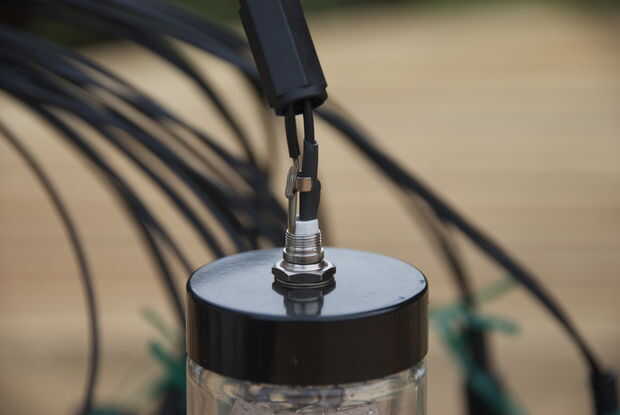

La soldadura de los alambres de colgar a los enchufes del barril 2,1 mm DC, me la pelaron el aislamiento el cable positivo por lo que se sabe que fue lo que. Mi cable es negro. El cable positivo es el que conectar el centro del tapón del cañón, la negativa debe ser el exterior del cañón.

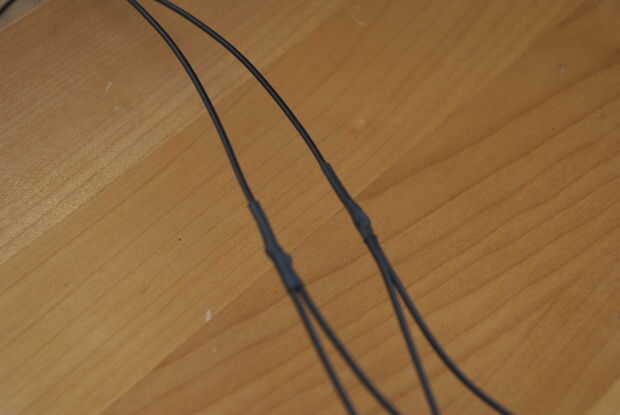

En línea empalmar los cables de enlace y energía en dos largas cadenas de cable, no soldarlos todavía. Una vez que hayas hecho todos los empalmes en línea, iniciar la separación hacia fuera de los núcleos de los cables de positivo de la caída en dos y envolver alrededor de los empalmes en línea completamente. Soldadura lo. Entonces no los negativos. Principio positivo o negativo, no importa, solo no mezclarlas!
Recuerde cortar algunos pequeños tramos de tubo termo retráctil, suficiente para cubrir sus empalmes y el enlace de alimentación de alambre cadena a través de ellos antes de colocar los alambres de colgar . Es un monumental dolor en el culo tener que desoldar y deshacer las uniones para conseguir el termo retráctil, por lo que no lo olvides!
Seguir haciendo esto hasta que ya tienes todos tus DC cañón los enchufes conectados en paralelo a unos de otros.
