Paso 3: Montar las luces
Tenga especial cuidado con la orientación de los LEDs, hay una pequeña muesca en una de las esquinas indicando la polaridad. O, mirando hacia el lado del LED, las piernas a la mayor pieza de metal dentro del paquete son el cátodo o "negativa". Los pasadores de la pieza más pequeña es el ánodo o "positiva". Ver la imagen de los LED en los clips para ver realmente lo que yo estoy en el.

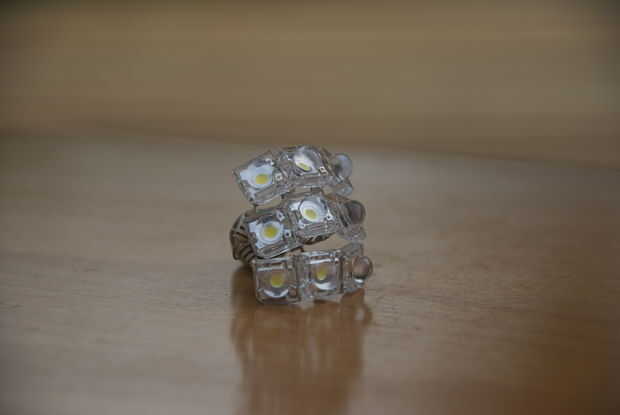

Una vez tienes tus LEDs soldados en arcos de tres, clip uno de los cables de una resistencia por lo que es un poco más largo que la pata del LED y la pierna recortada al cátodo libre el arco LED de la soldadura. También corte una longitud de cable de un solo núcleo por lo que se trata de la misma longitud que la longitud total de la resistencia de corte y soldadura al libre ánodo del arco LED así que terminas con el arco y la resistencia en dos piernas largas.
Había probado todo en este momento. Tenía una fuente de 12vdc a mano así que puso todo en carriles de alimentación de mi protoboard y movido de un tirón el interruptor. Cinco minutos después, cuando recuperé completamente mi visión, he vuelto al trabajo!
Ahora necesita identificar que ficha en el DC toma es el positivo y cual es el negativo. Hice esto insertando un enchufe que conocí fue atado con alambre correctamente (un conector de barril de 2,1 mm con terminales de tornillo integrado. Cosas muy útiles!), establecer mi multímetro para medir resistencia y sólo había probado cada ficha en el zócalo.
Los zócalos que utilizan tienen una tercera pestaña colocada enfrente de la ficha negativa. Después de haber identificado el positivo y negativo, asumí que lo opuesto también era negativa... mal. No estoy seguro lo que está sucediendo allí, había un poquito de tensión en él así que... sí. No cometas ese error.

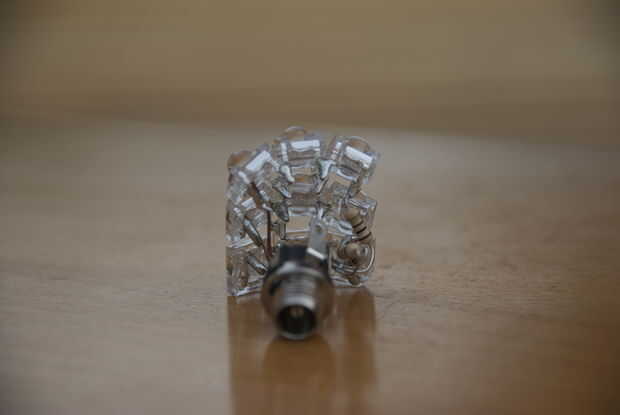

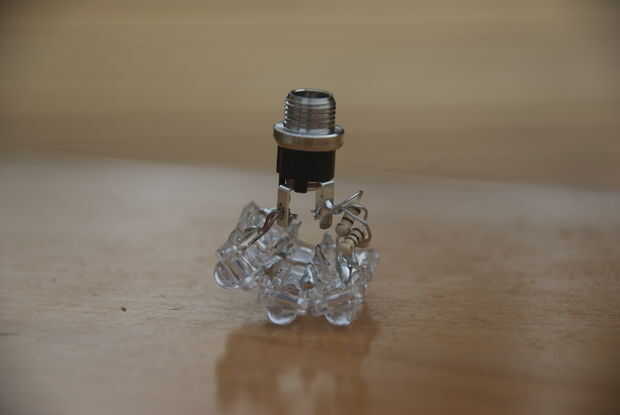

Una vez que has identificado las fichas, usted necesita tomar tres arcos LED y alimentar a todos sus cables del ánodo a través de la pestaña positivo . Luego se alimentan todas las piernas de resistencia libre a través de la pestaña negativo . Esto es un poco incómodo. Mi único hilo era más gruesa que las patas de la resistencia haciendo más difícil de doblar, por lo que hice esos primeros. Los cables de la resistencia eran significativamente más fáciles de doblar en su lugar. Asegúrese de que todos los arcos están dispuestos como quiere antes de que la soldadura de las conexiones.
Todo lo que ahora queda perfore un orificio de tamaño adecuado para la toma de la tapadera, montar todo en la tapa entonces facilitar los leds a través del cuello de la jarra y enroscar.
Cuando eso se hace, le dan una prueba final.
