Paso por regulador de voltaje para fischertechnik - útil para led de potencia y más (1 / 3 paso)

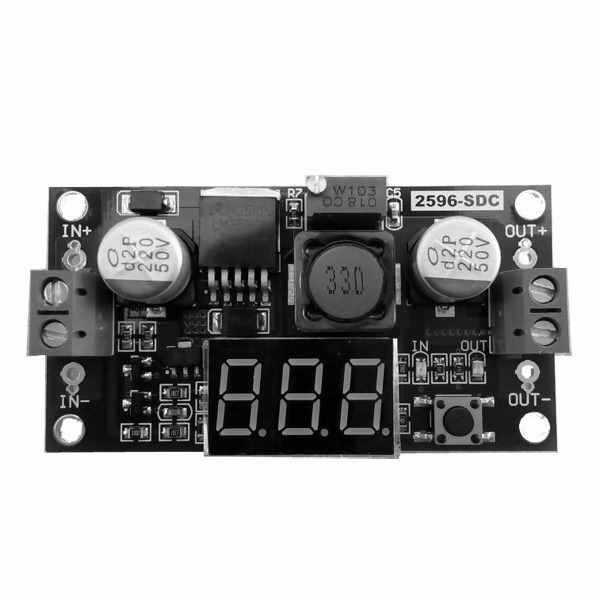

Paso 1: El LM2596 DC-DC Buck paso hacia abajo módulo convertidor


Un paso LM2596 acabado hacia abajo módulo usted puede conseguir desde unos 4 €.
El voltímetro de LED hace que la tensión de ajuste muy cómodo. Con el potenciómetro de ajuste ajuste preciso es posible.
El funcionamiento del LED no debe ser excedida la corriente admisible. Además, debe hacer el LED no se calientan por encima de 80 grados.

Los datos más importantes:

Gama de voltaje de entrada: 4-40 v (40 v para limitar el voltaje más alto).
Gama del voltaje de salida: 1.25V - 37V (modo de descompresión, de entrada de salida debe ser mayor que 2 V).
Corriente de salida: 2 salidas continuas A.
Potencia de salida: máximo 15 w.
Pico de la onda de grano: 100 mv.
Precisión del voltímetro: ± 5 ‰.
Estáticos de potencia: 20 ma
Peso: 33g.
Tamaño: 7 cm * 4 cm.

Botón para cambiar la medida de la tensión de entrada o salida y el LED indican la medida de corriente de la tensión de entrada o de salida.
Rango de voltaje de salida continuamente ajustable de 1.25V - 37V, gama de voltaje de entrada 4-40V.
La tensión de entrada es menos alta que el voltaje de salida de 1, 5V?.
