Paso 3: Construcción del modelo
Si vas a construir el modelo que se necesita:
- Un cable plano de 40 vías GPIO (o 26-way para el original Pi modelo A o B),
- Un jefe del pin de forma de 2 x 26,
- 2 vías de 4 pin encabezado toma tiras
- Cable de conexión
así como los materiales para el modelo de sí mismo.
Mina construido en un pedazo del shiplap que sucedí a sobra de reparaciones para el cobertizo pero cualquier pieza de madera adecuada hará. Por el semáforo post que utilicé un trozo de tubo de fibra de carbono de 6mm (a la izquierda de cometa haciendo) pero podría usar tubo de fibra de vidrio o aluminio.
La parte superior de la luz del semáforo es la más delicada hacer. Corté un trozo de madera de sección cuadrada, corte 3 agujeros de 5mm a través de él una forma de que los indicadores de tráfico y 2 orificios en ángulo recto para las luces de la peatonales. Luego usé un router para hacerlo en una sección de U (con los 3 agujeros en los 2 lados y los 2 orificios en la parte inferior de la U) por lo que pude montar los LEDs de interior y conectar antes de bloquear la apertura con otro trozo de madera pegado en el lugar. Si la madera se divide, como es probable, puede pegar con pegamento PVA.
Bien tal vez prefiera utilizar un pedazo de Plaza o U-sección nylon o acrílico.

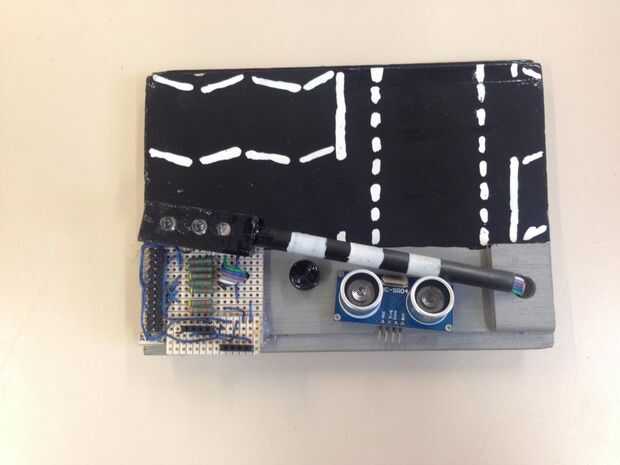

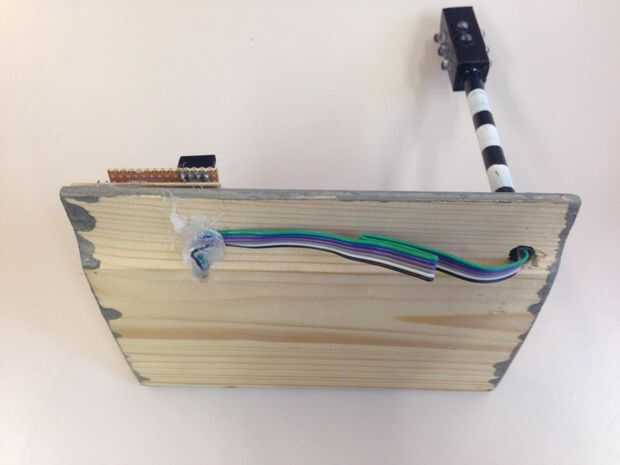

Colocar el LED rojo, ámbar y verdes para los tres agujeros en cada lado para los indicadores de tráfico y los rojos y verdes indicadores peatonales en los dos orificios en la parte inferior de la sección U. Los cables más largos de todos 8 LED ' s (que habrá que acortar) deben soldarse juntos. Los otros conductores de cada par de señales de tráfico rojo, ámbar y verdes deben cada uno soldar juntos. Estas 3 conexiones, los otros 2 plomos de los indicadores peatonales y los conductores commoned 8 pueden conectarse con el resto del circuito con un trozo de cable de cinta del arco iris de 6 vías alimentado por el tubo usado como el post. Esta cinta puede ser alimentada en la base a la placa de circuito con las resistencias, el zumbador y el telémetro ultrasónico, como se muestra.
En primer lugar pinta la parte superior del tablero con pintura de aluminio gris y luego pinta el camino negro, dejando un borde gris que representa el pavimento. Por último, he añadido las indicaciones a mano con un pincel fino. El tubo de fibra de carbono para el puesto ya estaba negro pero vas a tener que pintarla Si utilizas algún otro material. Había pintada de negro la parte superior, luego las franjas blancas ha añadido al post.

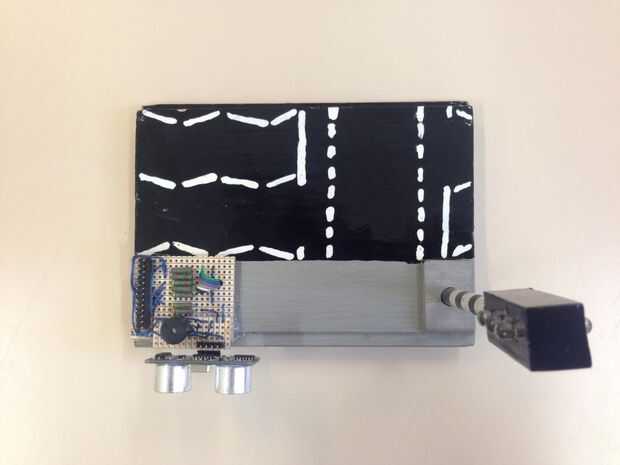

El post simplemente encaja en un agujero en la base para que puedan ser levantada y colocan acostadas para almacenamiento.
