Paso 10: Alambre todo para arriba!
Herramientas necesarias:
Pistola de pegamento caliente
Soldadura de hierro
De la soldadura
Cintas eléctricas
Peladores de alambre
Paso 1: Si no lo ha hecho, montar sus repetidores que va a utilizar en el carril, o un tablero. Pegamento caliente funciona muy bien. Si desea, marque las clavijas de dos bobinas y los pernos de normalmente abierto con un rotulador para que no se olvide.
Paso 2: Tome el otro extremo de ese cable de 20 pies y tira de media pulgada de cada alambre.

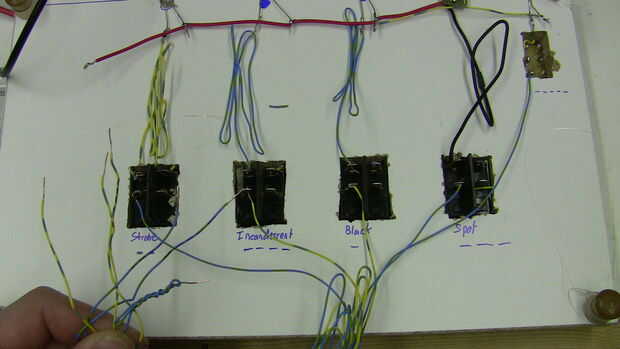

Paso 3: Usando la "función de continuidad" (hace un sonido cuando las cosas hacen una conexión) en su búsqueda multímetro que cable corresponde a qué. Comience en el extremo del panel de control y uso de guiones, marca todo, cómo lo desea. Para mí: estroboscópico es 2 Chorritos CFL es 4 guiones, negro es 1 chorrito, punto 3 guiones, es poder principal es 5 guiones. Hacer estos guiones en el alambre con la continuidad con un rotulador de punta fina.

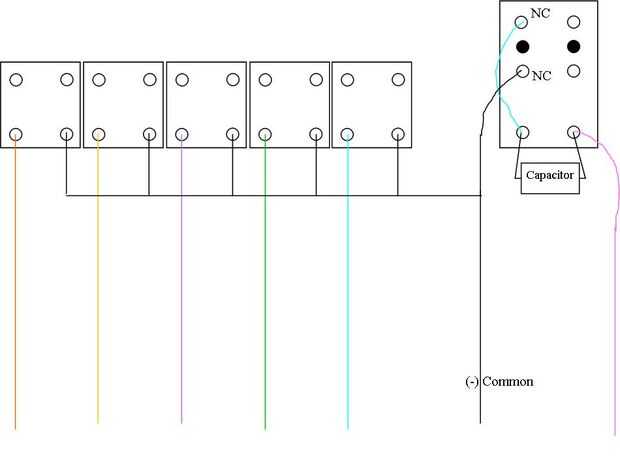

Paso 4: Ahora, soldar un cable al un pin relé y el pin común (-) para todos los relés.
Paso 5: Ahora, conecte el cable neutro de todas las luces a uno de los pines del lado normalmente abierto del relé.
Paso 6: Conecte un cable de alimentación a la mezcla entera tomando el hilo y sujetarlo a la caliente de todas las luces. Luego, tomar el neutro del cable y conecte a uno de los pines de los retransmisores de energía principal. Por último, tomar un alambre y unir todos los pernos neutrales de los relés con el perno neutral de los retransmisores de energía principal.
Ahora todo está conectado, todo lo que necesitas ahora es una fuente de alimentación a prueba de todo.
