Paso 6: Crear las conexiones eléctricas

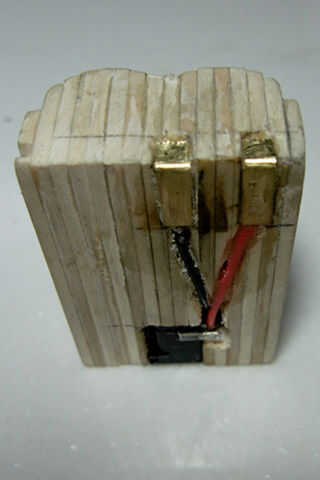

NB! La imagen que se muestra a continuación es un prototipo temprano que no incluya el mango adicional en el extremo del jack. Que no sea el extra de pocos milímetros de la madera en la parte inferior de la batería, todo lo demás es lo mismo
* Utiliza tus pinzas para medir la situación de cada contacto y marque la ubicación. Los contactos dentro de la cámara son bastante grandes, así que esto no es necesario ser precisos.
* Revise el diagrama o la batería original para las cotas. La dimensión más importante es el tamaño del contacto en la parte superior de la pila (4 x 4 mm). Mida y corte la culata de latón para hacer una batería de contacto. Doblar el contacto adecuadamente para.
* Use un cuchillo hobby para eliminar material suficiente para permitir el contacto a sentarse alrededor de 1mm de profundidad en la parte superior de la batería. Ver el modelo del paso 2.
* Utilice la Sierra de marquetería, el cincel y la afición para hacer una abertura al ras con la parte inferior de la batería que es ligeramente más grande que las dimensiones exteriores de su adaptador de 2.5mm DC. El tapón debe quedar totalmente al ras en la madera de la batería.
* Utilice un cuchillo de la manía para cortar canales para los cables que se van desde el enchufe de CC hasta los contactos en la parte superior.
Ahora es el momento para empezar a hacer las conexiones eléctricas.
* Limpie y pula el contacto de latón. Suciedad, mugre y aceite impedirá que la soldadura haciendo una buena conexión.
* Cortar dos tramos de cable de conexión que son por lo menos 1,5 veces como se necesita. Esto permite una buena cantidad de "fudge factor" de errores. Utilicé un rojo (+) y el cable negro (-) para ayudar a mantener el positivo y negativo directamente.
* Tira y cada alambre a la parte posterior de un contacto de la soldadura. Si tienes un soldador de temperatura ajustable, ajuste a un ajuste alrededor de 700C. Todo contacto debe calentar para arriba en orden para la soldadura hacer una buena conexión. Si usted está luchando para hacer una buena conexión, Pula el área a soldar con papel de lija para que sea áspera, luego limpie la pieza con lana de acero y alcohol.
* Recortar el cable con la longitud adecuada y soldar los cables en el enchufe del adaptador de CC. Este es un muy buen momento para pensar en cómo se establece el suministro de energía. Asegúrese de que coincidan con la polaridad de la fuente de alimentación. El contacto más cercano al exterior debe ser positivo y el contacto más cercano a la media debe ser negativo. Asegúrese de que los conectes para que coincida con el enchufe que sale de la fuente de alimentación. Lo montan ellos hacia atrás podríasin duda freír algo en su cámara.
* Compruebe las conexiones utilizando un medidor múltiple. Si está usando una fuente regulada, set de 7 voltios. Conecte a tu DC jack hembra de la fuente de alimentación y mida la tensión entre los dos contactos que ha hecho. Identificar los contactos positivos y negativos y etiquetarlos.
* Prueba montar todo otra vez, asegurándose de que con la soldadura todo todavía encaja en su lugar.
* Mezclar un poco más de epoxi y epoxi los clips, cable y conector de CC en su lugar. El contacto negativo debe ser más cercano al centro y el terminal positivo debe ser más cercano al borde. En caso de duda, compruebe su batería original.
* Sujete el proyecto en papel encerado sobre una superficie lisa y deje que el epoxi Cure por completo.
Prueba final:
* Otra vez para probar las conexiones eléctricas enchufar la batería a la fuente de alimentación. Si el voltaje en los bornes es menor de lo esperado, puede tener una fina capa de epoxi en los terminales. Utilice papel de lija o lana de acero para limpiarlos y comprobar la tensión otra vez.
* Comprobar orientación negativa y positiva de los contactos. Si se intercambian los contactos, podría hacer algún daño grave a su cámara.
* Comprobar el voltaje es de 6.8-7.2 voltios. Más de 7,2 voltios potencialmente pueden dañar la cámara.
* Desconecte la batería y prueba de ajuste otra vez usando papel de lija para quitar cualquier material extra.
* Una vez que estés satisfecho con la forma y propiedades eléctricas de su configuración, enchúfelo y tomar un tiro de prueba.
