Parachoques para camiones fuera de carretera de acero personalizado (5 / 13 paso)

Paso 5: Parte fabricación: las placas

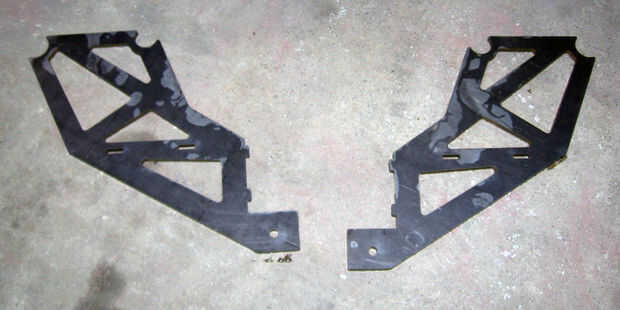

Usando mi modelo 3D, he exportados archivos en DXF formato para corte en máquina de chorro de agua de mi amigo.  Esto incluyó el 3/8 placas de montaje parachoques partido y adjuntar a las vigente carro marco cuerno Monte las placas, los 3/8 barras de armadura-como la placa que se extiende verticalmente desde los montes de cuerno de marco, un 1/4" montar plato de un torno (que espero algún día poder propio) con costillas de refuerzo a lo largo y ancho, 1/8 refuerzos para apoyar el plato de torno (añadido al diseño mucho más adelante en el proceso de ver paso 9) , 3/16" placas de la mejilla que tornillo orificios existentes no utilizados en el lado del marco y que refuerzos de la rodilla de tubo se sueldan con autógena y un 1/8" placa de cubierta (añadido al final--ver paso 11) que extiende por el espacio entre el tubo superior justo debajo de la rejilla.

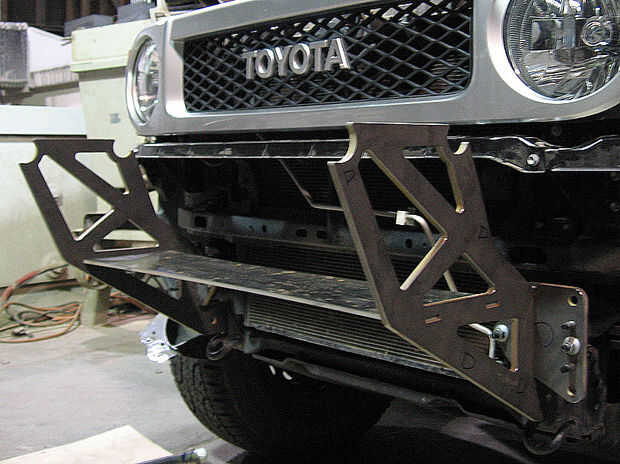

Después de cubrir una vieja manta de lana sobre el capó de la camioneta para proteger la pintura, nos empernó la placa de 3/8" marco de parachoques cuerno Monte las placas (las pequeñas prueba-corte de madera contrachapada) a la existente estructura placas de montaje de cuerno en el camión, añadió el 3/8" placa celosía montantes (vea la primera foto en este paso) y el 1/4" placa de torno , sostenido con una pinza larga muebles, comprobar el ángulo con una escuadra de combinación (y ajustado hasta que la Asamblea fue perfectamente cuadrada) y viro con un soldador MIG.

Nota: Estas piezas fueron "codificadas" para hacer el montaje más fácil y más precisa.   Incrustación de piezas consiste en hacer las pestañas en una parte que encaja en ranuras en otra parte.  Tenga en cuenta las ranuras de las 3/8" placa barras verticales, que ajuste las lengüetas en la placa de montaje del cabrestante.  Incrustación de piezas no es necesario;  Es fabricación de la parte un poco más complicado, pero seguro no simplificar el montaje y alineación de parte!
