Para terminar CAT 5 Cable con un conector RJ-45 (3 / 7 paso)

Paso 3:

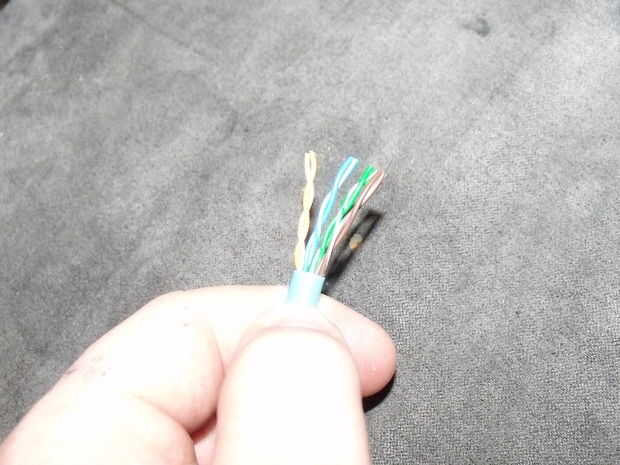

Después de remover la cubierta del cable de la 1" o el cable, desentrañar todos los pares de cable y enderezar lo mejor pueda. Esto hace más fácil insertar los cables en el conector RJ-45.

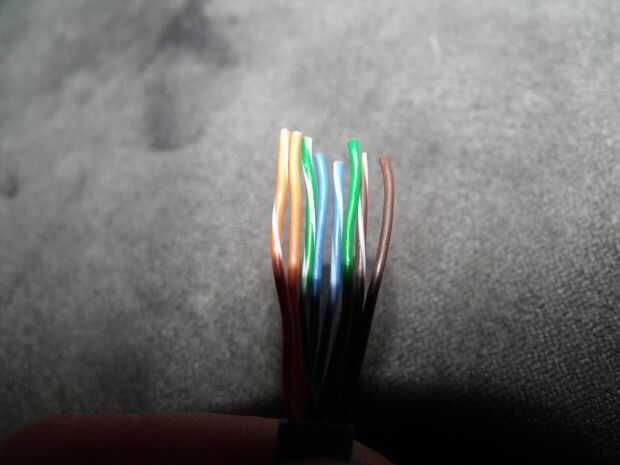

El orden de los cables es como sigue:

Blanco naranja (OW), naranja (O), blanco verde (GW), azul (B), blanco azul (BW), verde (G), blanco marrón (BRW), marrón (BR)

Una de las imágenes es realmente con la etiqueta el orden de los cables.

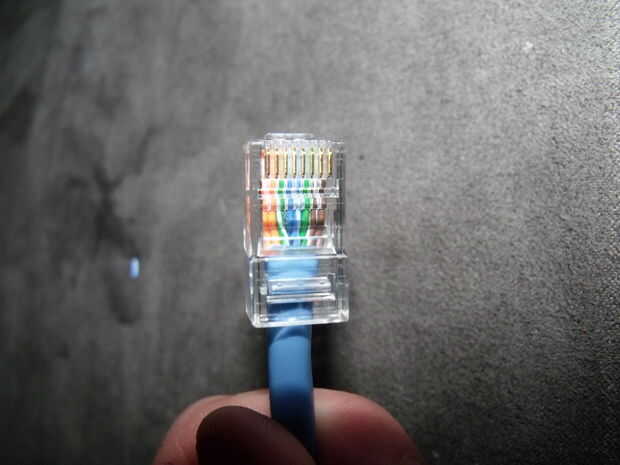

Después de haber ordenado los cables, deberás recortar los cables incluso todos los ACROSS de la manera. Deje aproximadamente 1/4" de alambre. Esto es importante ya que los cables deben a tope contra el plástico del conector RJ-45.

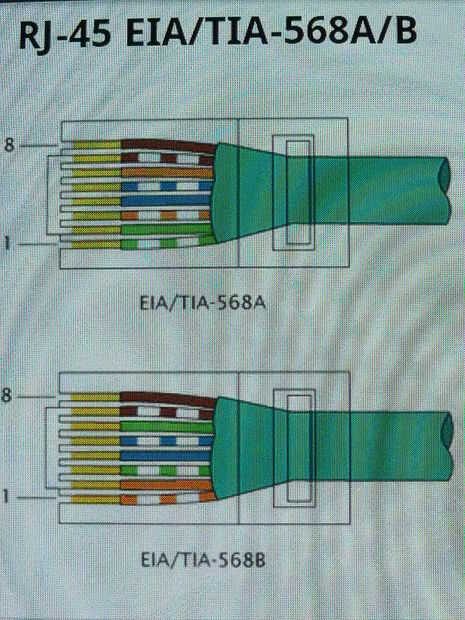

El esquema de captura de pantalla muestra dos formas que usted puede pedir y para rematar los cables dentro del conector, sin embargo he etiquetado que estoy usando en este instructable. Técnicamente le puede ordenar los cables en el conector de forma que desee siempre y cuando el otro lado se ordena exactamente lo mismo, y el cable funcionaría del mismo modo cada vez.
