¡ Bienvenido a mi Instructable primera!
Este hack es una reutilización de los cables viejos de SCSI de 40 pines.
Estaba cansado de usar espacio de protoboard para cargar encima de un montón de resistencias para la conducción de una pantalla de 128 x 64 proyectos de microcontrolador.
Resulta que usted puede utilizar un cable de unidad de disco duro SCSI para el acondicionamiento de las señales de su dispositivo antes de que llegue a la placa.

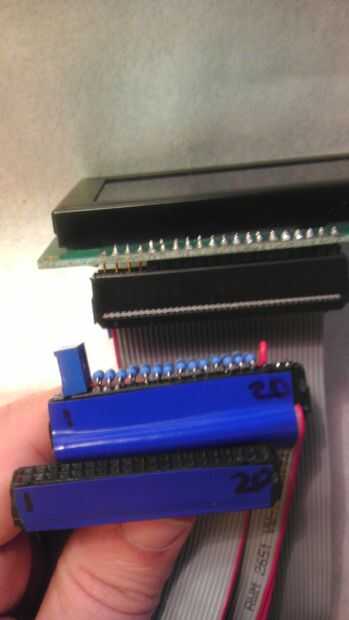

Los cables SCSI tienen 2 filas de 20 líneas de alambre de uno de los jefes femeninos que un medio conjunto de encabezados hembra en el otro extremo de las cabeceras. Ambas filas son accesibles en cualquiera de los encabezados.

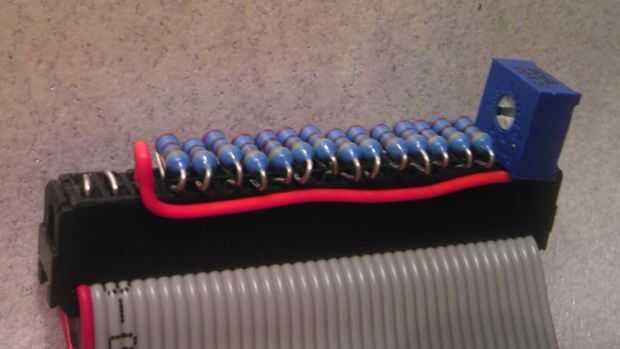

El 128 x 64 LCD estoy usando tiene 20 líneas para unir a mi protoboard. Tomar un montón de espacio de protoboard acondicionado estas líneas de señal con resistencias, condensadores o potenetiometers. He decidido utilizar las cabeceras medianas del cable SCSI para agregar estos componentes en.

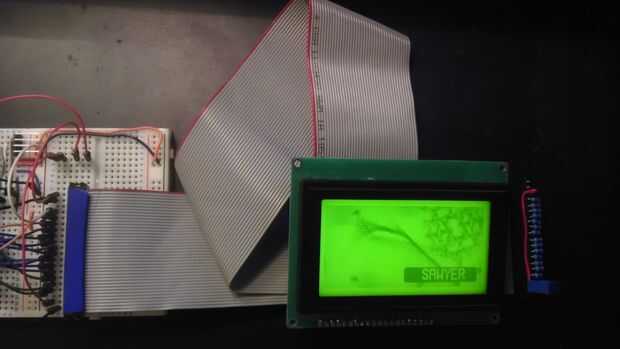

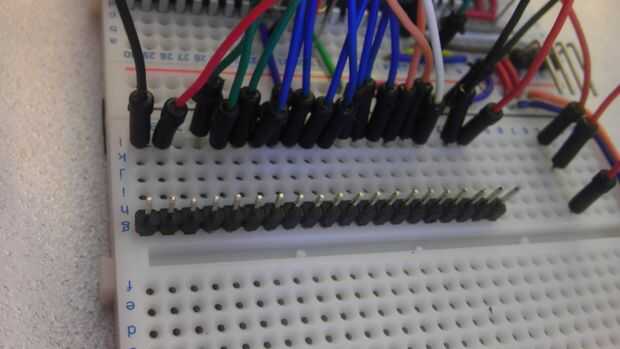

Fila 1 de un extremo del cable SCSI se conecta a la placa con los pernos de la cabecera. Fila 2 del otro extremo se conecta a mi dispositivo, 128 x 64 LCD.
Creo que esto tiene más potencial para hacer proyectos más modular, tal vez agregando un pequeño perfboard al encabezado del medio para el acondicionamiento de más de las líneas de datos.
