Para empezar con AVR de Atmel y BASCOM (6 / 8 paso)

Paso 6: Conectar los LEDs

Necesitamos algo al control con este microprocesador... vamos a agregar tres LEDs al circuito.

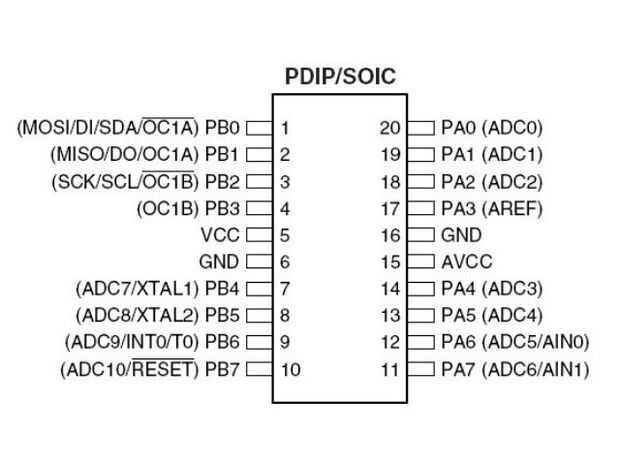

Este chip cuenta con dos puertos PORTA y PORTB el nombre como se aprecia en la imagen #1 . (Ver familiar?)

Podríamos conectar los LEDs a PORTA , pero quería mostrar que puede utilizar el puerto de programación para controlar también las cosas. Conectar algo como un regulador del motor en el puerto de programación no sería una buena idea... el motor encender y apagar sin control durante la programación. Pero con los LEDs conectados, verás parpadear como programa el chip. Simplemente creo que luce demasiado kool.

El chip puede soportar hasta 20 mA por pin... para que un solo LED en el pin está muy bien. Si desea conectar varios LED a un pin, entonces usted necesitaría instalar algo para conducir la energía necesaria... como un transistor 2N2222 o similar. (Pero eso es para otro Instructable!)

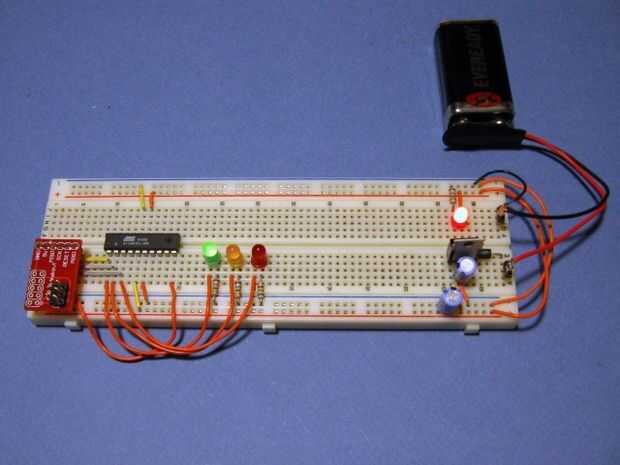

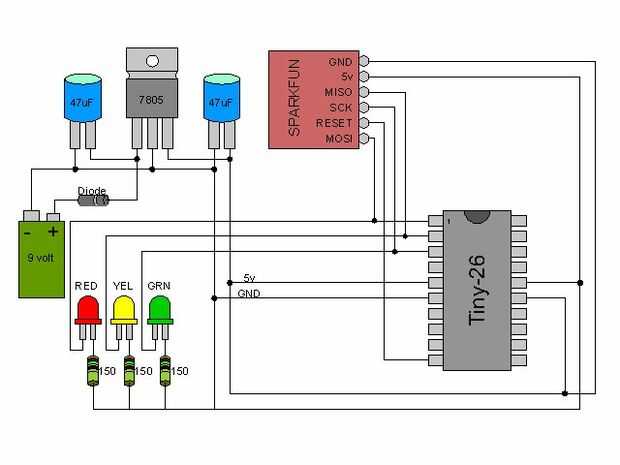

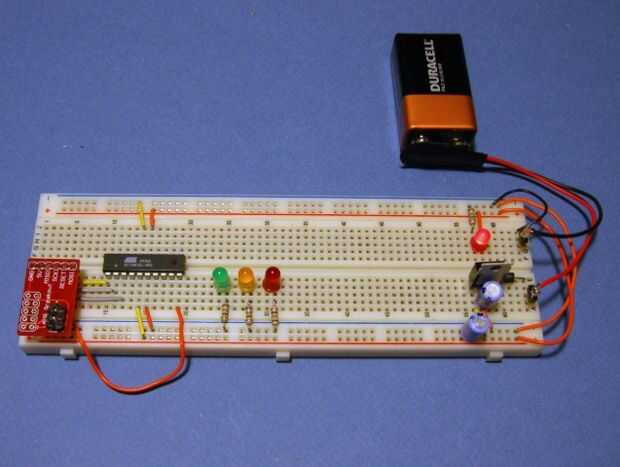

Si nos fijamos en las restantes imágenes, verá que están conectados los LEDs y las resistencias se instalan. Recuerde que el LED debe estar instalado correctamente, el lado plano esté conectado a tierra a través de la resistencia.
