Para empezar con AVR de Atmel y BASCOM (4 / 8 paso)

Paso 4: ¿Cómo sabemos si funciona???

Así que ahora tenemos una potencia de alimentación para el microprocesador y LEDs. Pero ¿cómo sabemos si está funcionando? Podemos instalar un LED para que cuando la fuente de alimentación está encendido se iluminará. También es un buen momento para enseñarle acerca de resistores. Trabajamos con 5 voltios... pero un LED está diseñado para ejecutarse con sólo 2 voltios. (Aproximado, varían dependiendo del tipo. )

Si tuviéramos que conectar un 2v condujo a la fuente de 5v, conseguiría muy luminoso durante un período muy corto de tiempo... luego POOF! Aquí es donde usted necesita un poco de matemáticas... no te preocupes... no es demasiado malo.

Si nos fijamos en la hoja de especificaciones para el LED, se dice que se ejecuta en 2 volts a 20 mA. Bueno... vamos a empezar con el voltaje... 5 voltios menos 2 voltios es de 3 voltios. Así que tenemos 3 voltios por el LED. (Le la matemática no era demasiado difícil.)

Bueno... las pistas de LED en 20mA... eso es igual a 0,020 amperios. (mA son 1/1000 de un amperio... tan 1000mA = 1A) Sabemos que tenemos 3 voltios demasiado... así que dividir por la corriente que el LED se supone que corren...  3 dividido por 0.020 = 150.

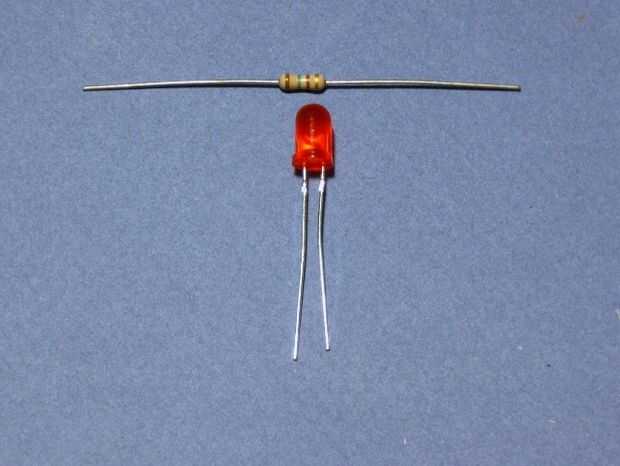

Así que sabemos que tenemos que tener una resistencia de 150 ohms para frenar el flujo de electricidad a un punto donde no quema el led. Voltaje / corriente = ohmios.

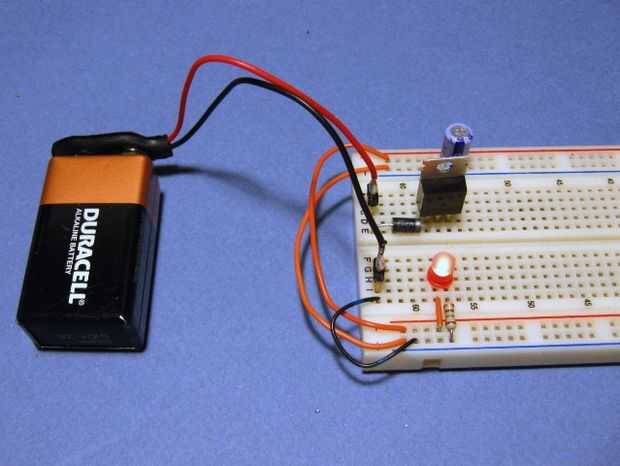

Instalamos nuestra resistencia (150 ohmios) y el LED en la placa... ahora ya sabemos si tenemos poder o no!
