Paso 1: mecánica
Hay dos componentes principales de este paso: (1) el lado mecánico y (2) el lado eléctrico.
MECÁNICO / /

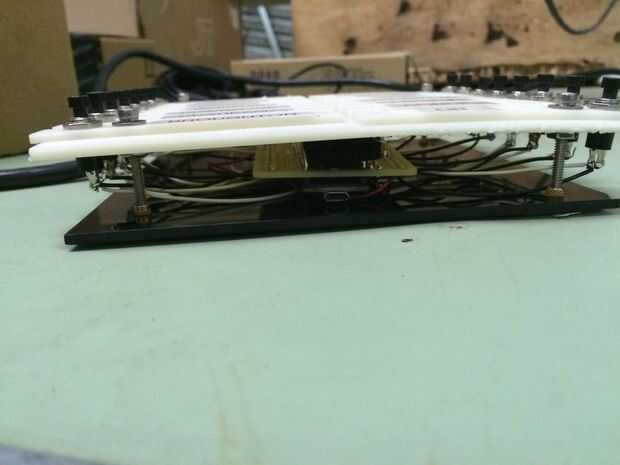

El lado físico de este proyecto consiste en un panel principal contiene todas las placas de nombre y botones en el frente y toda la electrónica en la parte posterior. Esto es básicamente todo lo que necesita para ser montado a la pared y es lo que sus compañeros va interactuando con.

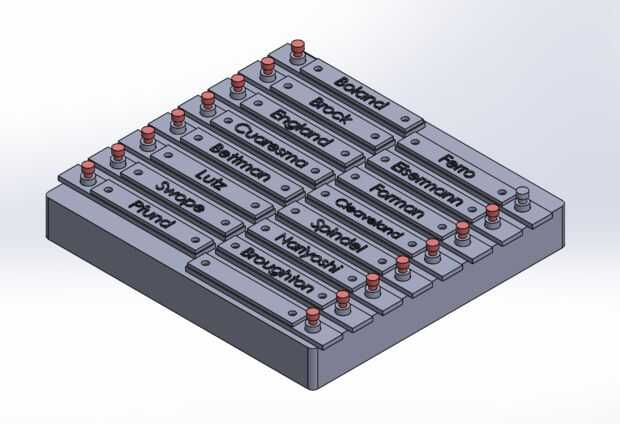

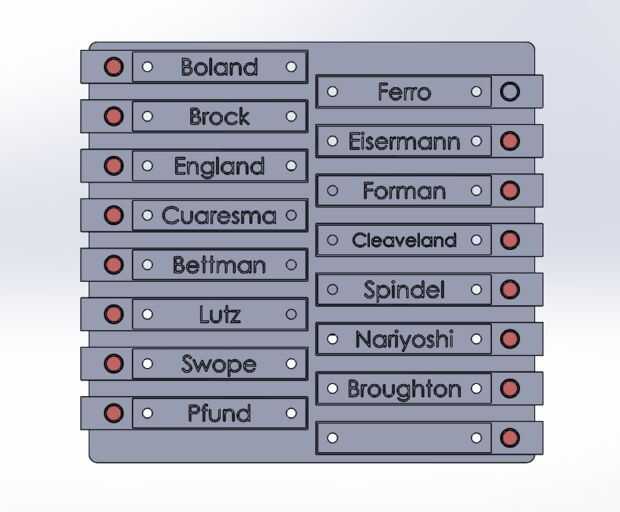

1. editar el archivo de Solidworks, he creado el plato principal en Solidworks 2014 (ver anexo. Sldprt y STL archivos), así que si usted tiene acceso a este programa, puede ir y editar lo que quieras. El texto de cada una de las placas de nombre debe ser bastante fácil de editar, para que pueda entrar y añadir los nombres de compañeros de trabajo, en vez de mina. En realidad no extremo incluso con las placas conocidas para mi prototipo alfa y en cambio sólo utiliza las etiquetas de nuestro fabricante de etiqueta. Tiras de cinta con sharpie hará bien el trabajo.
2. placa de la Base de impresión-- esto imprimí en Stratasys mi empresa, que a pesar de ser una máquina bastante agradable, no medio del proceso por lo que no salió exactamente como tenía la intención, pero he podido hacer debido.
3. Añadir insertos roscados, la base fue diseñada para utilizar insertos roscados para montar cada una de las placas de nombre. Puede encontrar estos en McMaster así como botón 6-32 tornillos para sostener cada placa.
4. tornillo de botones-- utilicé botones de Sparkfun, pero puede utilizar más cualquier botón el es un interruptor cerrado normal. Esto significa que el circuito se rompe cuando el botón no y terminó cuando terminó. Los de Sparkfun deben deslizarse en la derecha de la parte posterior y fijar con la tuerca de la parte delantera de la placa.
