Paso 6: A bordo regulador derivación [opcional] Arduino
Regulador de 5V de Arduino Uno
El Arduino Uno utiliza un regulador de voltaje lineal para su alimentación de 5V de una entrada externa. En general, sin embargo, los reguladores lineares son muy ineficientes. La eficiencia de un regulador lineal es generalmente muy por debajo de 50%.
Puesto que uno de los objetivos de este proyecto era hacer el pack de sensores como portátiles como sea posible, decidí omitir el regulador lineal a bordo para una opción más eficiente. Esto proporciona mejor duración de la batería para el paquete del sensor. Usé un buck de 5 voltios de LM2825N cambiando el regulador como el regulador de 5V. Pedí esta parte como una muestra gratis de Texas Instruments. Según su ficha técnica, que está incluido en el doc/ref/directorio de mi GitHub repositorio, su eficiencia es típicamente cerca de 80%. Mucho mejor!
Conecte el convertidor del Buck LM2825

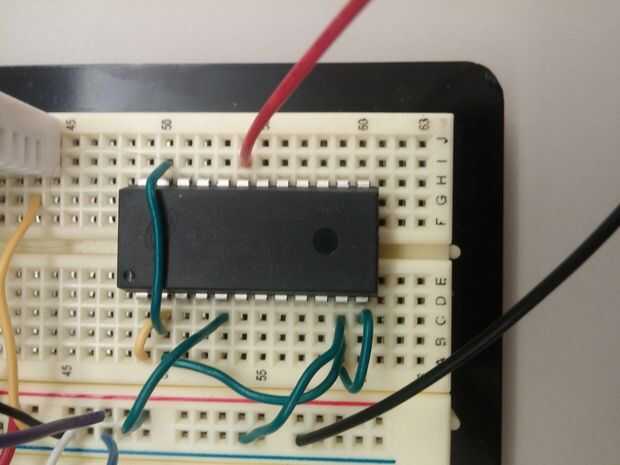

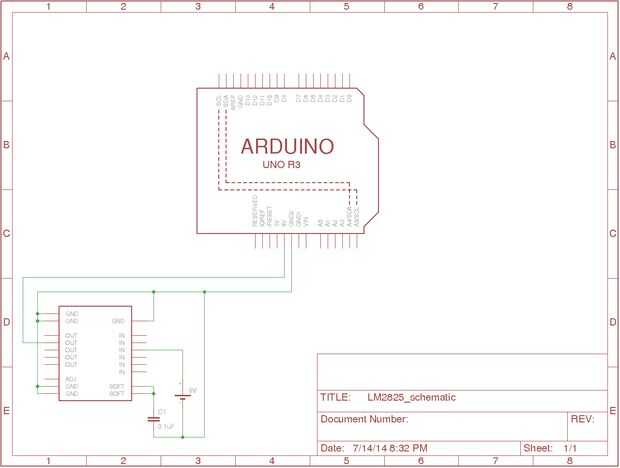

Si desea omitir el regulador a bordo como lo hice, conecte el convertidor buck como se muestra en el esquema. Cada una de las salidas en los pernos 4-8 proporcionará 5 voltios siempre y cuando la entrada es un voltaje lo suficientemente alto. Usé una batería de 9V como la entrada.
ADVERTENCIA
Arduino específicamente desaconseja pasar por el regulador a bordo. Por favor tenga cuidado al conectar esta parte del circuito. Si conecta un cable a la entrada de 5V de Arduino, y la tensión del cable no es 5V, hay una posibilidad que va dañar irreparablemente tu placa Arduino. Lo más recomendable usar un voltímetro para probar el voltaje en la salida de tu regulador y asegurarse de que es 5V antes de conectarlo al Arduino.
Alternativa
Si usted decide que no desea utilizar el convertidor buck, utilizando el regulador a bordo es muy fácil. Para usarlo, conecte la batería al pin de Vin,no el pin de 5V, en la placa Arduino. Como su fuente de voltaje está entre 7V y 12V, estarás perfectamente bien.
Duración de la batería
Para dispositivos portátiles como este, duración de la batería es un factor importante. Utilizando el convertidor de buck LM2825 externo, he estimado la duración de la batería de mi proyecto terminado. Para ello, medí la corriente de la batería mientras que el paquete del sensor era publicidad su existencia sobre Bluetooth LE. Me mide 43.5mA. Según esta página de Wikipedia, una batería de 9V alcalina estándar tiene una capacidad de sobre 565mAh. Dibujo 43.5mA, esto nos da una vida de batería de
565mAh / 43.5mA = 12,99 horas
Así, publicidad continuamente, que cerca de 13 horas de duración de la batería. No está demasiado mal para una batería de 9V solo!
No medir el consumo de corriente para otros Estados LE Bluetooth. El consumo de corriente sería probablemente diferente, por lo que cualquier comunicación con otros dispositivos capaces del BLE afectaría a la duración de la batería de alguna manera.
