Pantalla táctil de 4 hilos con Arduino (2 / 3 paso)

Paso 2: ¿Cómo funciona? y programación

Trabaja en 2 pasos

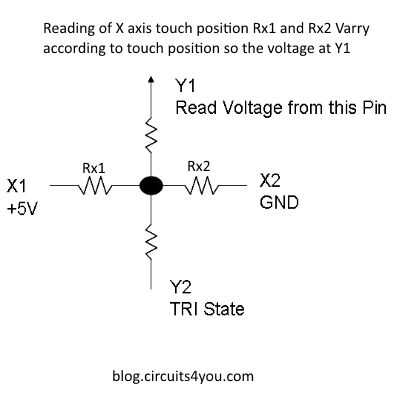

Eje de X medida tensión

r. vamos a medir voltaje en Y1

pinMode(Y1,INPUT);

b. hacer Y2 Tristate

pinMode(Y2,INPUT);

digitalWrite(Y2,LOW);

c. forman un divisor de tensión en X1(+5V) y X2(GND)

pinMode(X1,OUTPUT); digitalWrite(X1,HIGH);

pinMode(X2,OUTPUT); digitalWrite(X2,LOW);

d. leer al ADC de Y1 pin

X = (analogRead(Y1))/(1024/XYresolution);

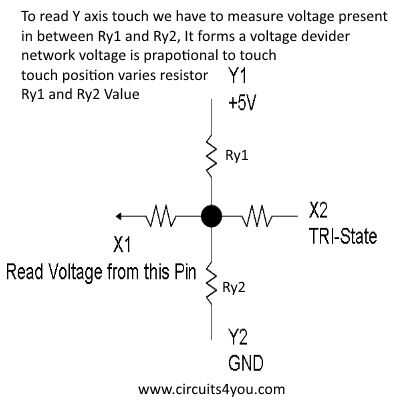

Del mismo modo eje de medida Y voltaje

r. vamos a medir voltaje en X1

pinMode(X1,INPUT);

b. hacer X2 Tristate

pinMode(X2,INPUT);

digitalWrite(X2,LOW);

c. forman un divisor de tensión en Y1(+5V) y Y2(GND)

pinMode(Y1,OUTPUT);

digitalWrite(Y1,HIGH);

pinMode(Y2,OUTPUT);

digitalWrite(Y2,LOW);

d. leer el ADC de X1 pin

Y = (analogRead(X1))/(1024/Yresolution);

Descargar el código desde aquí
