Pantalla de matriz de Led mecánica (1 / 4 paso)

Paso 1: Consiga su motor paso a paso ya está en marcha

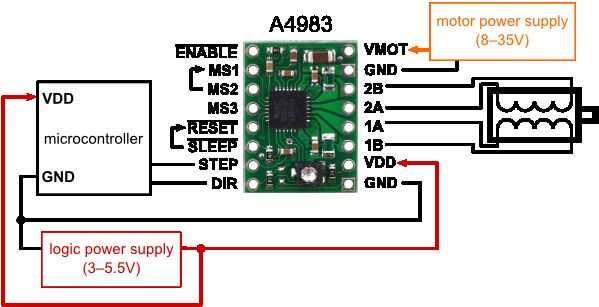

En primer lugar hicimos un par de pequeñas pruebas con el controlador de chip paso a paso. Por lo tanto hemos cableado del motor según el esquema aquí abajo. Se utilizó una fuente del Banco en acerca de 12V como fuente de energía del motor (voltajes más altos podrían funcionar incluso mejor aquí).

El motor impulsor entonces fue sólo una cuestión de

  • Conducir el pin ENABLE bajo
  • Ajuste el perno de dir a baja o alta (dependiendo de la dirección que desea que gire el motor)
  • Envío de un bajo (parada) o alto (en coche) con el conector de paso

El motor entonces fue unido a las gomas de un carril de una vieja impresora de inyección de tinta (ver segunda foto). Tuvimos que realizar dos agujeros en el metal para fijar nuestros pasos correctamente. Después de apretar la goma un poco, todo estaba funcionando bien.

También atamos un botón haga clic en uno de los extremos del riel, por lo que el sistema se notificaría cuando los llevan al final del riel. El código preveía una rutina que detiene el motor cuando este evento ocurriría. Lo hicimos mediante un bucle de sondeo (ninguna interrupción fue necesario aquí)
