Pantalla cubo DIY 130 pulgadas con Ambilight Teensy 3.2 + WS2801 (6 / 8 paso)

Paso 6: cableado

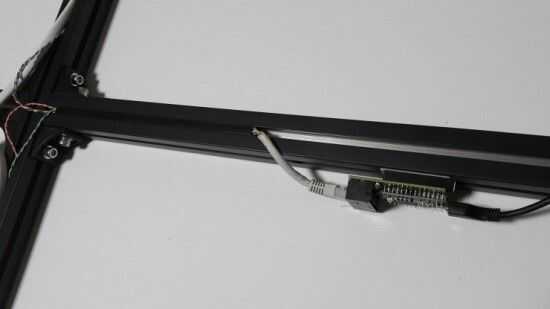

La línea de datos del LED (y GND) están conectadas a OctoWS2811 via cable LAN (CAT. 6).

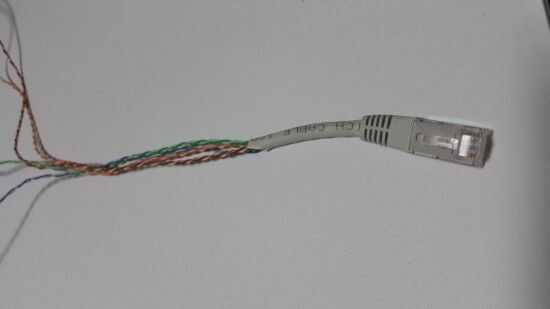

Cable de LAN tiene 4 grupos de líneas y cada línea consta de dos líneas torcidas.

Cada grupo ha coloreado y blanco línea, la línea de color está conectada a los "datos de" de LEDs, y la línea blanca es coneected a la "Tierra".

Puede consultar el sitio web pjrc para cableado.

En mi caso, conducirá a cuatro grupos de LEDs, así que sólo necesito un cable LAN.

Si manejas más de cuatro grupos de LEDs, que se necesitan dos cables LAN.

OctoWS2811 tiene dos puertos, así que total 8 grupos de LEDs pueden ser controlados por la placa Teensy 3.2.

Básicamente, puedes emular lo mismo sin OctoWS2811, pero va a ser muy doloroso trabajo.

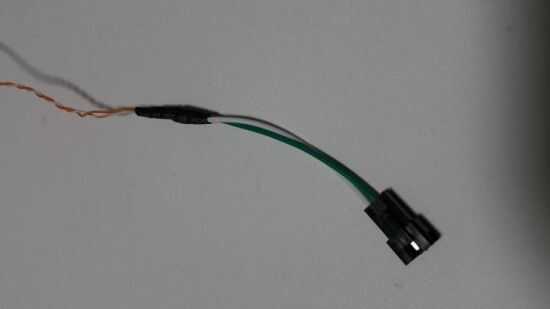

Con conector hembra (o macho), podrá conectar LEDs LAN cables fácilmente. (Mi LED tiene conectores macho en ambos lados del extremo de la tira de LED).

A continuación, necesita alimentar 5v corriente a los LEDs.

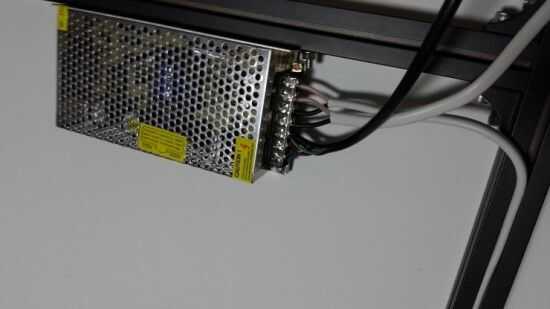

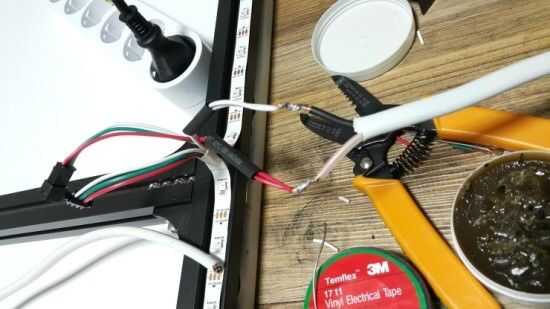

Una vez que las líneas eléctricas de CA están conectadas a fuente de alimentación, línea de 5v DC es conectado a 5v de LED y línea de tierra está conectado a GND de LED. ( y no subestimar los tamaños de alambre necesarios para entregar energía a tu LED.)

Aunque la línea de datos tiene arranque y puntos finales, línea de alimentación no tiene una regla (no paralelo serial).

Por lo tanto, usted puede conectar las líneas de energía en el punto de partida de los LEDs o el punto final de LEDs.

Elegí el punto de partida para simplificar el cableado (cableado aseado? lo siento por mi inglés)

Por lo tanto, la línea de datos por cable LAN y la línea de comienzo de suministro de la energía en el mismo punto.

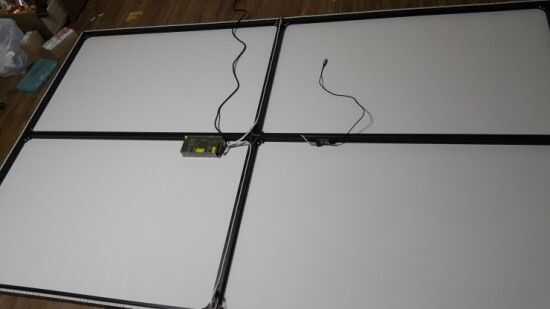

Una vez realizado el cableado, reordenado líneas para ser aseado.

Usé cinta de doble cara para colocar la placa Teensy, tuercas y tornillos para colocar la fuente de alimentación.
