Paso 3: Conmutadores y cableado
![]()

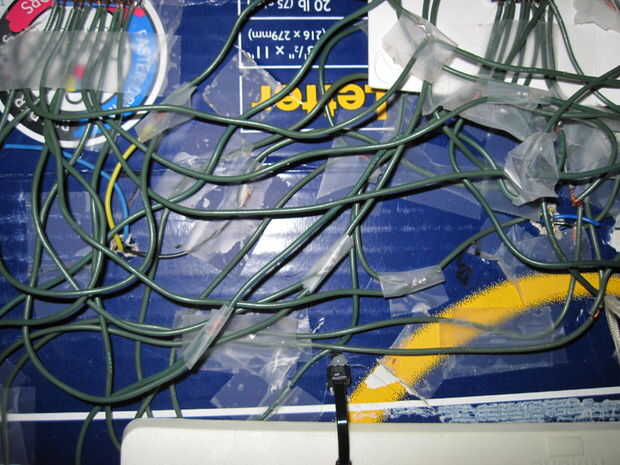

Inicio colocando los paneles a un soporte, como un pedazo de cartón. Le ayudará si usted número ellos 1 a 9, para hacer un seguimiento de les más adelante. Encontrar los cables de salida positivo y negativo de cada célula. puede haber un tercer alambre. Ignorarlo. Va al sensor de luz, no necesitan. En primer lugar, tomar uno de sus bancos de interruptores DIP y conecte un cable a todos los terminales de un lado. No importa qué lado; los interruptores no tienen ninguna polaridad. Luego conectar la salida negativa de célula uno al primer interruptor, la salida negativa de célula dos al segundo interruptor, hasta la celda nueve. Alargar el alambre según sea necesario. Ahora repita el proceso con el segundo banco de interruptores y la salida positiva de cada célula. Ahora se pone un poco más complicado; tomar el último banco de interruptores y conectar la salida positiva de terminal de uno a uno célula del primer interruptor. Conecte la salida negativa de célula dos al otro terminal. Pasemos al siguiente switch y conectar la salida positiva de tres de la célula y la salida negativa de célula cuatro a sus terminales y así sucesivamente. Los dos cables conectados a todos los terminales de sus dos primeros bancos de interruptores son los cables de salida. Ataque robusta los cables terminan en pinzas en ellos. Allí! Completa tu cableado! Lo siento si parece comlplicated y tedioso. Dibujar un diagrama sería confuso, por lo que no. Me pregunta si no entiendes nada! Usted necesitará utilizar un montón de alambre.
