Panel Solar plegable, ligero (4 / 7 paso)

Paso 4: Especial de tabulación para 6 células sólo

Vale

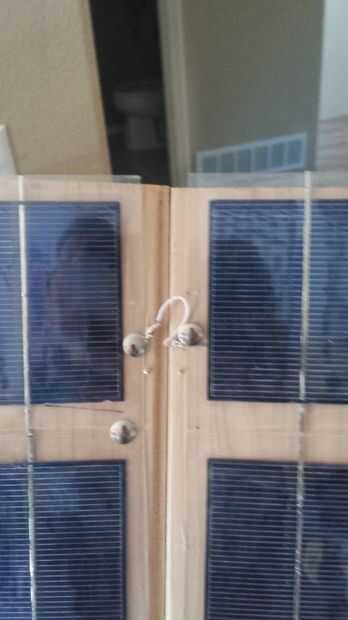

Mira la foto de arriba y observe cómo el pequeño cable blanco conecta las dos células solares está situado en aproximadamente medio punto en las células de ambos. Estas dos células son donde se conectan dos columnas separadas de nueve celdas. Así, en una celda (digamos el izquierdo) que parece ser el lado positivo de la célula tabulación alambre tiene que ser modelado en la parte posterior de la célula de modo que venga por el lado de la célula (antes de la laminación). Esto a su vez estará conectada a la celda a la derecha que tendría los cables tabulación negativo fuera. Puede hacerlo otra manera si quieres pero esto funcionó para mí.

Hacer esto correctamente antes de laminar. Esto tomará un poco poder del cerebro y planificación para evitar rehacer cosas más y otra vez como hice :)

Esto tendrá que hacerse en tres puntos en el panel de conectar las cuatro piezas. Podría ampliar este panel aún más que se sumarían más de estos puntos de conexión.
