Pan Junta de Cables IDE (3 / 4 paso)

Paso 3: Puente de los pines

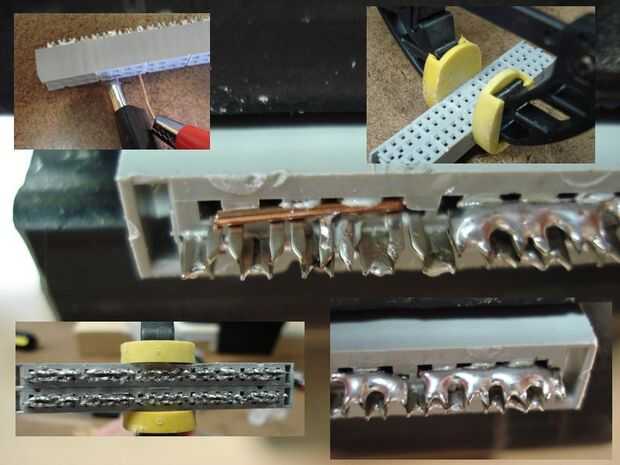

sé que tiende un puente sobre los pernos es generalmente malo, pero aquí es una buena. Un tablero de pan tienda compró hace apenas eso, puentes de conexión entre componentes. Use un pequeño trozo de alambre de cobre para puente de cuatro pernos. Para soldar esto puede ser un poco difícil por lo que aconsejamos calentar el alambre de cobre un poco con el soldador y dejar que derrita un poco en la toma. Esto ayudará a mantenerlo mientras suelda. Usted puede puente como muchos o pocos pasadores como quieras pero cuatro parece que funciona bien para mí. La buena noticia es que usted puede personalizar el tablero a sus necesidades. Una vez que puente a prueba de ellos. Utilice un probador de continnuity para asegurarse de que sólo han puenteado los terminales que usted quiso. Prueba aquí para evitar proyectos fallidos más adelante. Luego pegue sus conectores IDE juntos para formar la Junta. Usted puede pegar como muchos de estos como usted necesita para juntos hacer la placa, que se adapte a su proyecto. Yo también noth una marca cada cuatro orificios en la parte superior con una aguja de archivo para que pueda ver que los pernos han sido puenteados sin contar.
