¿Frambuesa Pi GPIO expansión Cable de un Cable IDE utilizado

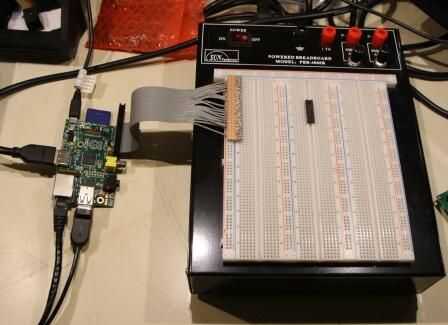

Rev B de la frambuesa Pi viene con un puerto de 26 pines GPIO y mi primer dilema después de criar a mi Pi, cómo me iba a romper pernos de GPIO de la PI para que fácilmente podría acceder a ellos para trabajo de diseño? He buscado on-line y encontrar varias soluciones, pero todos ellos ya hicieron demasiado. No quiero que alguien de otra interfaz de su sistema de hardware y no quiero usar algún otro diseño de búfer. Entonces mientras buscaban a través de un cajón de piezas, tuve en mi mano una solución – un viejo cable de disco duro de IDE 40 pines no utilizados. Puedo conectar una de las cabeceras de cable existentes en mi puerto GPIO de Pi y conecte un encabezado personalizado en mi protoboard alimentado.

Para obtener más información. por favor visite http://www.raspberryproject.com/a-gpio-expansion-cable-from-a-used-hd-cable/.

Notas: Hay algunos mala información flotando sobre la frambuesa Pi GPIO y un cable IDE.

1. algunas personas reclaman que usando este cable se daño el puerto GPIO porque por el estándar IDE, algunos de los pines están en cortocircuito juntos. Es cierto que algunos de los pines están en cortocircuito juntos pero esto es en el hardware IDE y no en el cable. El cable sólo está conectado directamente a través de.

2. algunas personas reclaman que mediante este cable se daño el puerto GPIO porque cada segundo conductor está conectado a tierra. Esto sólo es cierto con el nueva IDE estándar que utiliza un cable de cinta de 80 pines. Un cable construido bajo el estándar IDE es perfectamente seguro y es fácil decir que uno tiene - sólo cuenta los cables (crestas) en el cable. El cable que desea utilizar tendrá sólo 40 alambres, no de 80 alambres.
