Paso 6: Conexión de componentes externos y pruebas de la bomba
1) haciendo las conexiones externas:
Antes de que usted puede probar la bomba micro necesita conectar tres externos "aire-envases pequeños" que actúan como condensadores de neumático. Realmente los dos embalses molidos en la placa de plexiglás (capa 1) estaban destinados a ser utilizados como dos de estos contenedores pero encontré que eran demasiado pequeños. Los envases utilizados deben tener un volumen de algunos ml. La forma más sencilla es utilizar tres jeringas de 5 ml. Entonces usted tiene la ventaja adicional que se puede ajustar el volumen. Sólo asegúrate de fijar los émbolos de alguna manera (pegar por ejemplo).
¿Cuál es el propósito de estos contenedores que puede pedir?
Su propósito es regular la frecuencia de "latido" de la bomba de micro. Embalses más grandes actúan como condensadores más grandes y producen menor frecuencia de latido del corazón.

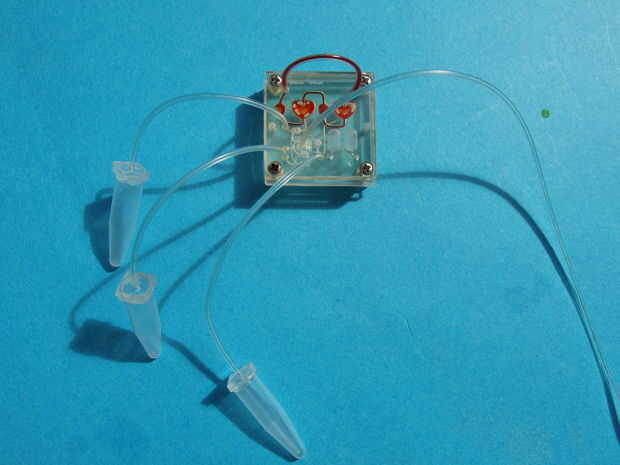

Utilicé tres viales de 2,5 ml "Eppendorf" depósitos externos como veis en la foto de arriba, conectado a los agujeros correspondientes en el dispositivo (ver imagen y vídeo en la introducción).
Con estas obtener una frecuencia de aproximadamente 1-2 golpes por segundo como se puede ver en el video en paso 1 de este instructable. Los contenedores están conectados al dispositivo con trozos de tubo elástico pequeño diámetro (tubería de tygon microdiámetro) que forma los sellos apretados con los agujeros cónicos molidos en el dispositivo.
Utilizando reservorios más pequeños - como los dos incluidos en la placa de la capa 1 - dará las frecuencias de varios hertz hasta algunas decenas de hercios con envases más pequeños.
Arrancar la bomba es necesario conectar una fuente de energía del vacío al "hoyo central" - el centrado en el canal en forma de anillo (ver imagen y vídeo en la introducción) o un suministro de aire comprimido con el agujero la foto de arriba.
2) pruebas de:
Debo decir que la diseñé las cámaras de expansión del corazón para funcionar eficientemente con vacío, no con presión. También trabajan con una red de aire comprimido pero eficiencia de bombeo es mucho menor. Así que pruebe la bomba preferiblemente con una fuente de vacío. Esto también reduce el riesgo de fugas de aire/fluido.
Para ver mejor que el corazón vencer también por supuesto debe llenar la parte fluídica del circuito con tinta. Un líquido coloreado debe ser inyectado en el orificio superior derecho con una jeringa. La bomba entonces impulsa el fluido hacia la izquierda para que el líquido bombeado salga del hoyo izquierdo. La dirección bombea es fijada por los diodos y no puede ser invertida. También debe conectar un tubo en el orificio de salida superior izquierda para que inyecta o fluido bombeado se recogerán dentro del tubo. Una vez que se ha inyectado el líquido debe también conectas el extremo abierto del tubo lleno del líquido en el puerto de entrada de fluido para que el líquido se bombea alrededor del circuito (ver el vídeo en la introducción).
AHORA YA ESTÁ LISTO!
Iniciar el vacío y usted debería ver el corazón latiendo!
(Si utilizas el DIY "mano-la bomba de vacío" se describe en el paso 2 de este instructable tirando el émbolo del émbolo de la jeringa de 60 ml, producirá un vacío que va a durar sólo unos minutos)
Jugar con los tamaños de los recipientes externos (o posición de émbolos Si utilizas 3 jeringas en vez de 3) para cambiar la frecuencia de pulsación. Algunas frecuencias producen acción de bombeo mejor que otros, dependiendo también en cuánto aire burbujas están en el circuito de fluido. Algunas burbujas de aire en el circuito de líquido son útiles si no que se puede ver el líquido en movimiento, pero no demasiado. Demasiado aire en el circuito reduce la eficiencia de bombeo como en cualquier bomba, también bombas de macroscópicas.
La bomba bombeará unos algunos ml/min pero he no cuantificado en serio todavía.
¡Que te diviertas!
