Paintball/balísticos Cronógrafo (8 / 11 paso)

Paso 8: Juntándolo todo

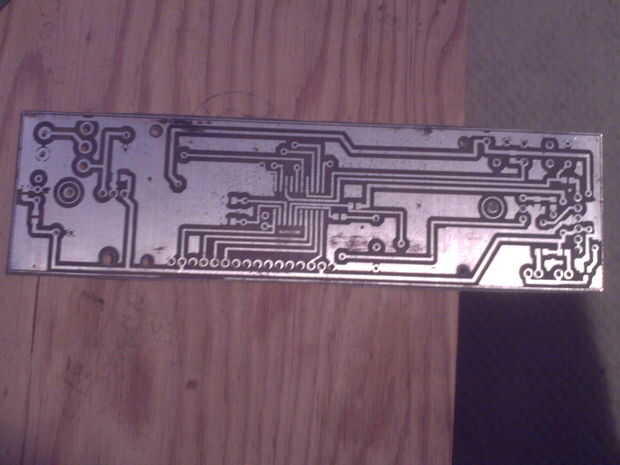

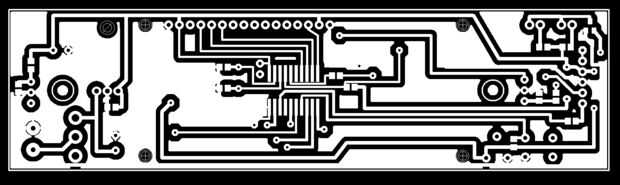

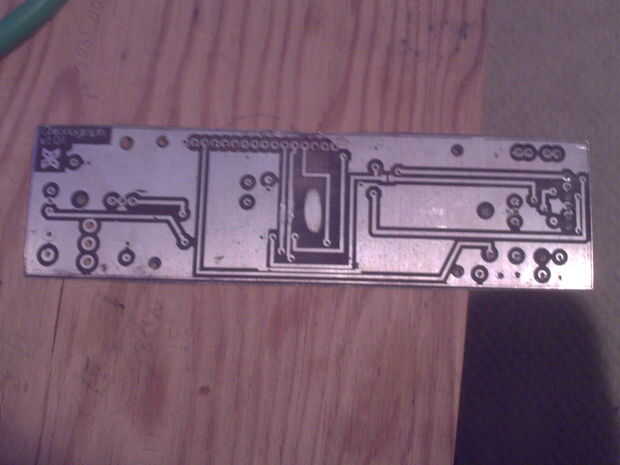

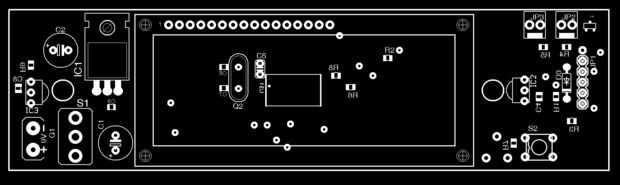

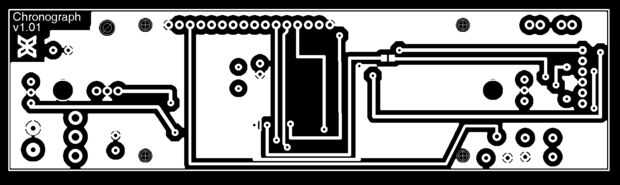

Abajo he subido las fotos del PCB guardado en 300DPI. Este es el circuito que he diseñado para el cronógrafo. La parte crucial en esta placa es que los agujeros del Detector IR exactamente 4" aparte. Esto nos permitirá a alinearlos con los orificios en el tubo de PVC. También he subido un archivo PDF que contiene todas las caras de Junta requeridas para crear una PCB usando el método de transferencia de tóner.

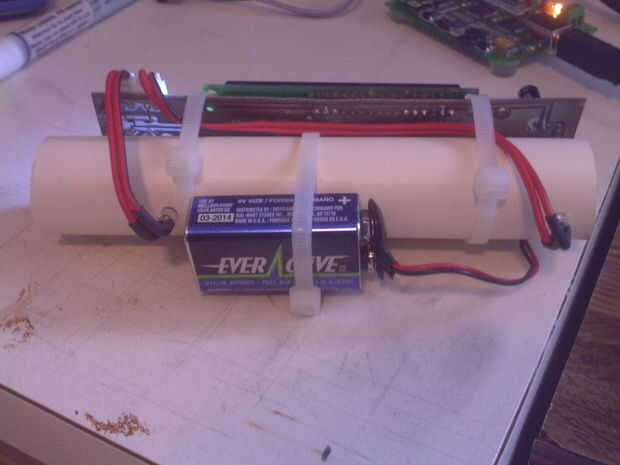

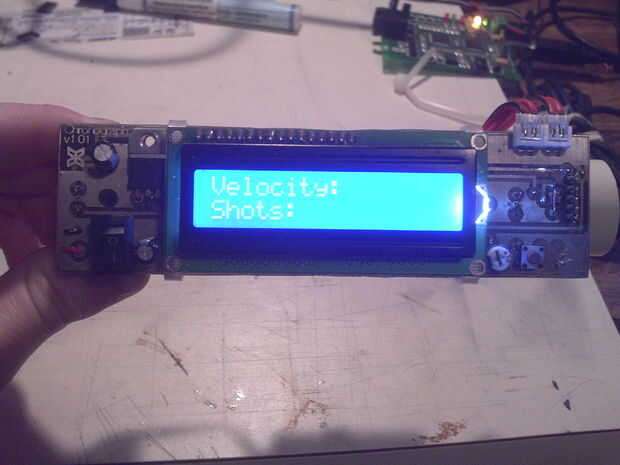

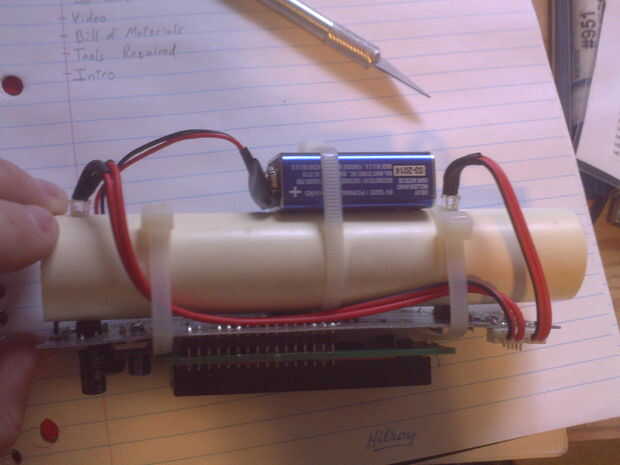

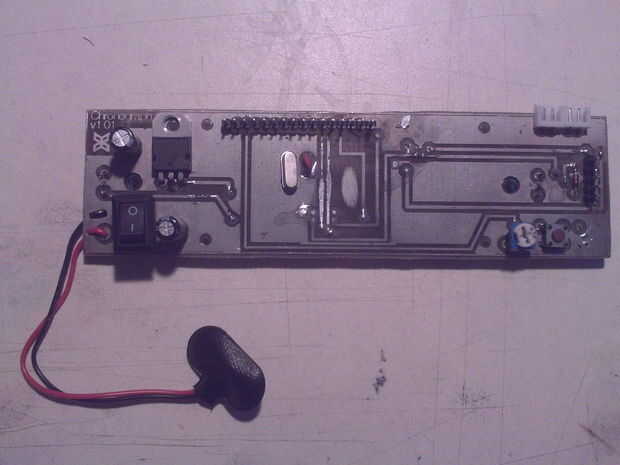

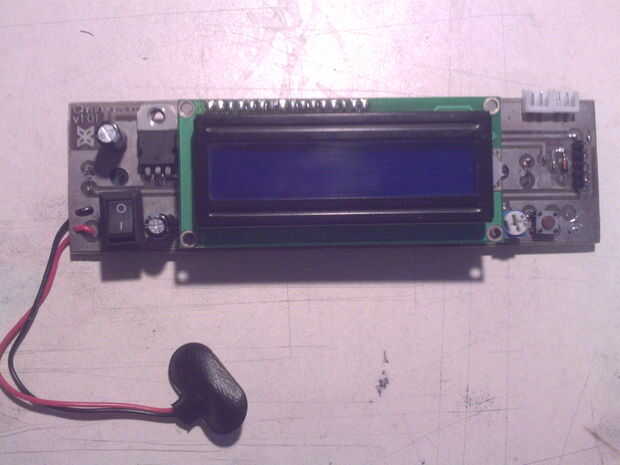

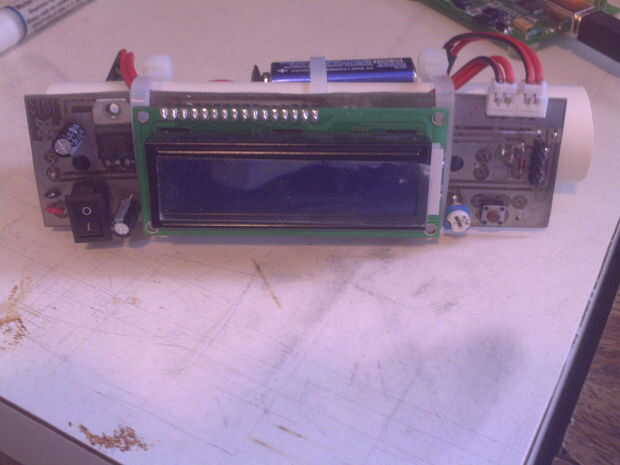

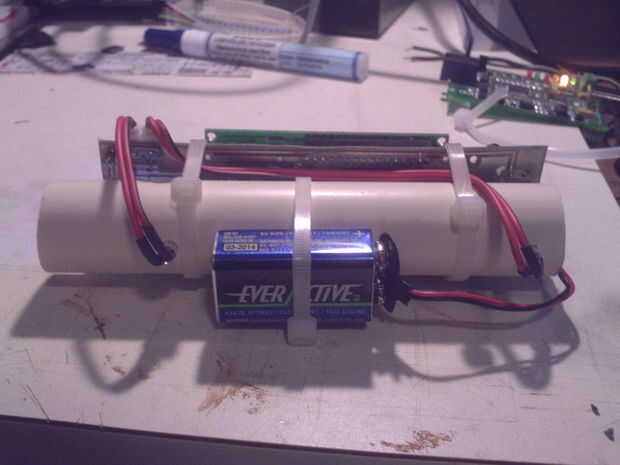

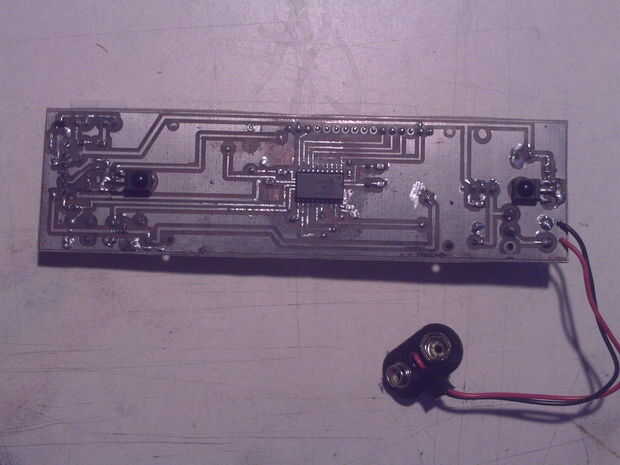

Una vez que usted consigue el PCB hecho y soldar todos los componentes a él, estás listo para poner todo junto. He pasado por los pasos para poner juntos en las fotos. Su es mucho más fácil seguir cuando usted puede ver visualmente, así que no escribo les para arriba en dos párrafos en las etiquetas de fotos.
