Paintball/balísticos Cronógrafo (7 / 11 paso)

Paso 7: Hacer el cronógrafo "Barril"

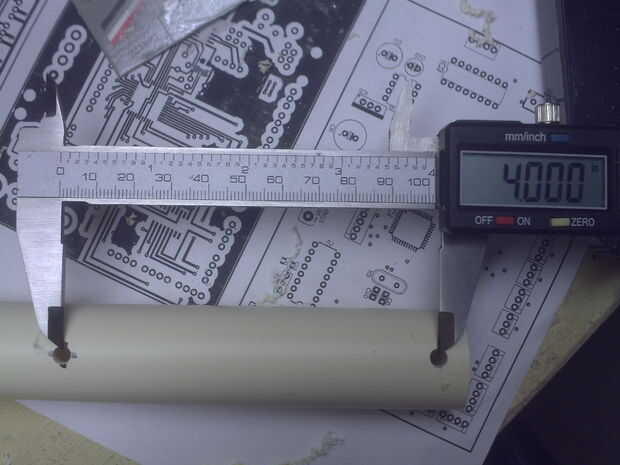

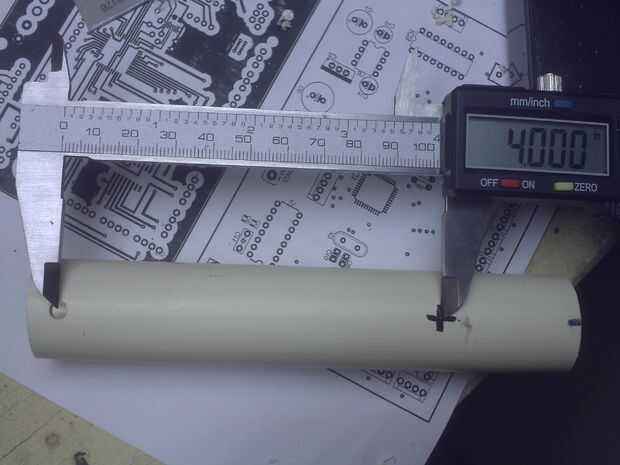

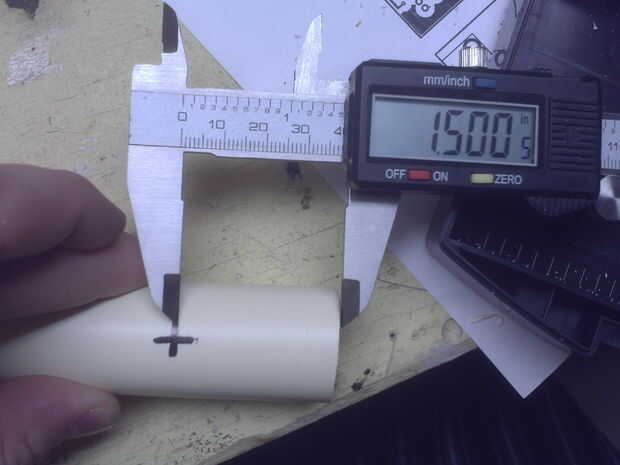

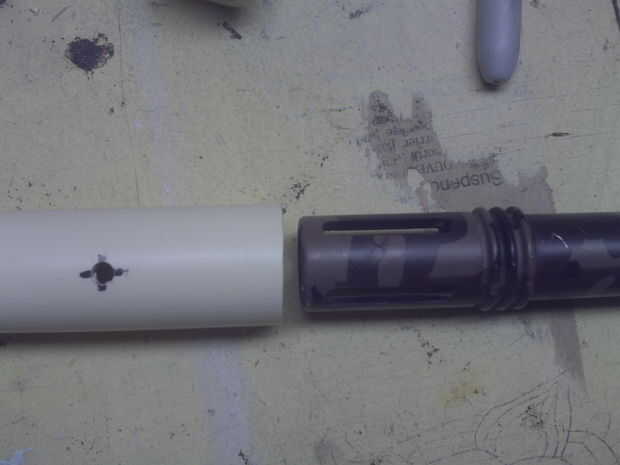

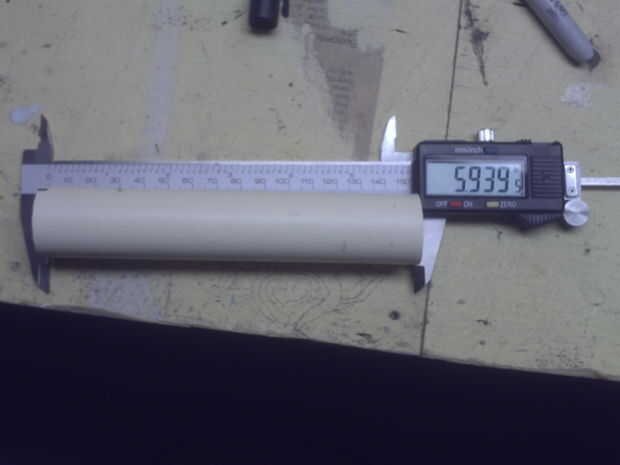

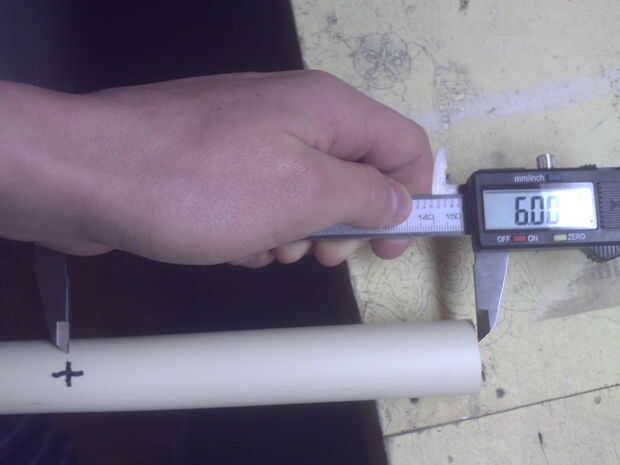

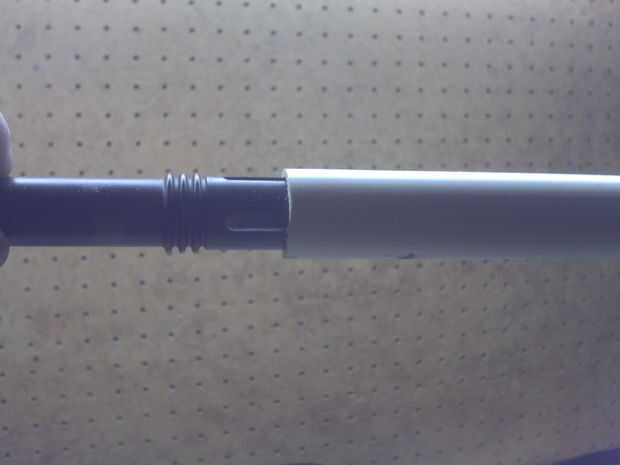

Tomar su tubo de diámetro de PVC de 1" y medir 6" en uno de los extremos exteriores. Haga una marca aquí con un lápiz o un marcador. Utilice una sierra para metales o una herramienta similar para cortar el tubo de PVC en la marca que usted hizo. Ahora usted debería tener 6" pieza de tubo de PVC. A partir de ahí, miden 1.5" en de un extremo de la pieza. Haga una marca en el tubo. Se trata de que se perfore el orificio para el primer transmisor de IR. Perfore el agujero con una broca de 3/16" poco, y luego desde el centro exacto de ese agujero, mida 4" al otro lado de la tubería y hacer otra marca. Luego le taladre el agujero aquí para el segundo emisor de IR.

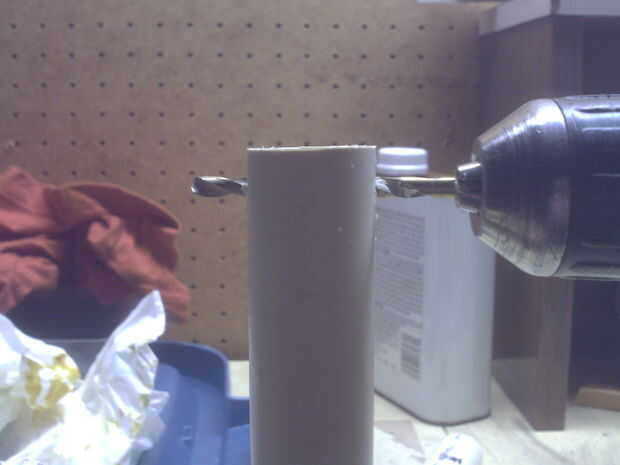

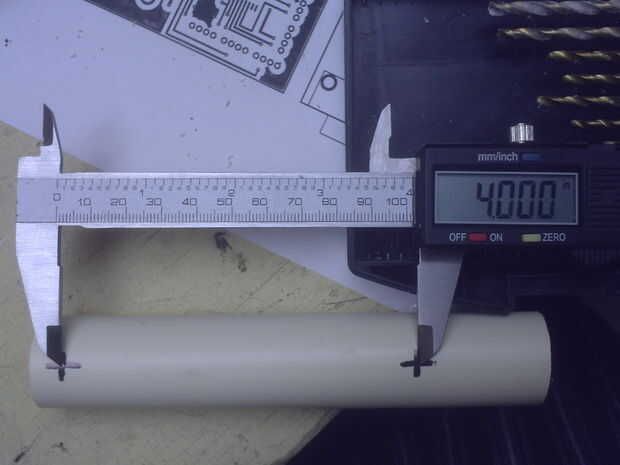

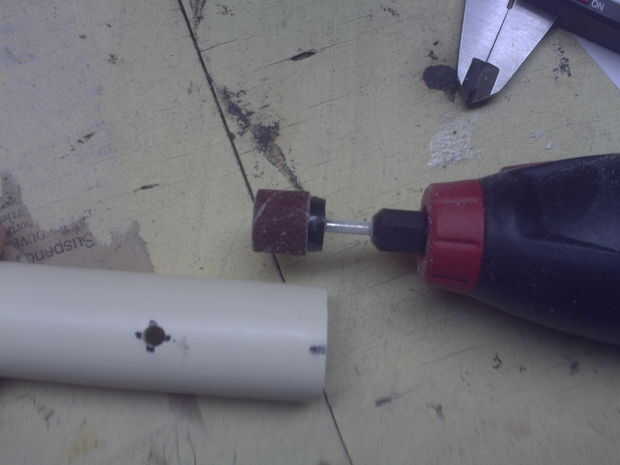

Después de haber perforado los dos orificios para los transmisores infrarrojos, poner el taladro en el segundo agujero que perforó y asegúrese de que esté totalmente perpendicular a la tubería de PVC (hay cuadros para la mayoría de estos pasos). Perforar el otro lado de la tubería de PVC. Sólo han perforado el orificio para el segundo detector IR. A continuación, voltear el tubo largo y medida 4" a través de la tubería, desde el centro exacto del agujero de detectores IR segundo. Haga una marca y otro agujero, éste es el primer detector de IR.

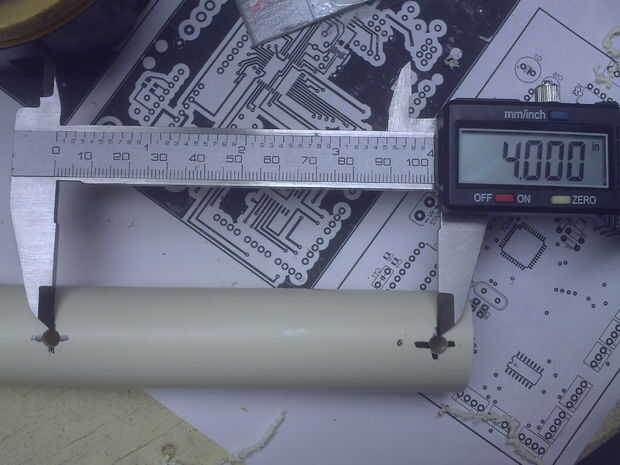

La razón no perfore dos orificios de transmisor IR y en lugar de otro mida 4" desde el segundo IR detector agujero es para la exactitud. Es asegurar que los transmisores infrarrojos y dos detectores de infrarrojos son espaciados exactamente 4" aparte de unos a otros. Esto minimiza el error en los cálculos y permite una mayor precisión.

Después se perforan todos los agujeros, los dos transmisores de infrarrojos se colocan en sus respectivos agujeros. Ya hemos utilizado un taladro de 3/16 bits, el diámetro de los agujeros es sólo ~4.8mm. Esto significa que la LED de 5mm no encaja completamente en el agujero, esto es lo que queremos aunque. Sólo queremos el LED IR a meter un poco dentro del cañón, por dos razones. En primer lugar, ayuda a dirigir el haz de IR en un camino más recto hacia el detector IR. En segundo lugar, reduce la posibilidad de que un proyectil pulso IR LED sí mismo y dañarlo.

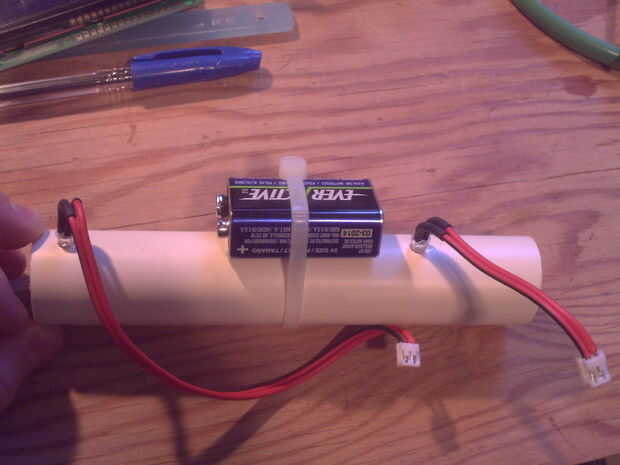

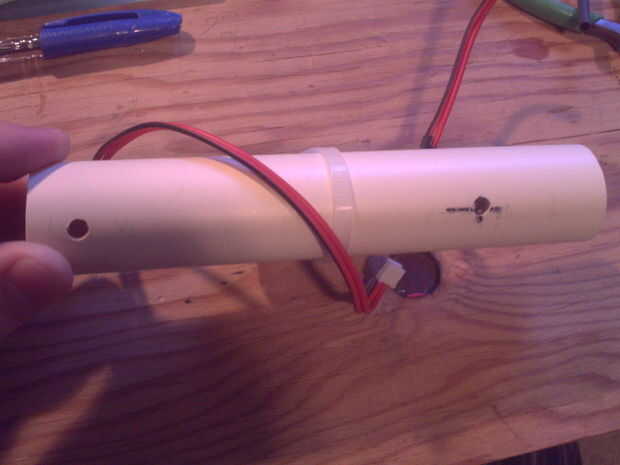

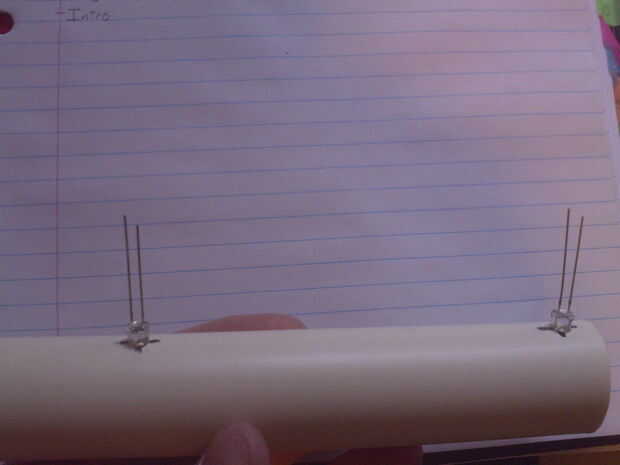

Una vez que el LED infrarrojo se colocan en los agujeros, un pequeño toque de pegamento se utiliza para virar en el lugar. No totalmente pegamento IR LED en el agujero, en caso de que usted necesita substituir más adelante. Una vez virado en su lugar, tome su soldador y soldar unos cables para el LED IR. Asegúrese que los cables pueden llegar al otro lado de la tubería de PVC donde va después a instalar el PCB. Recomiendo poner conectores en los cables de modo que es más fácil desmontar el cronógrafo en caso de que usted necesita limpiar.
