Ovalada eléctrico (5 / 10 paso)

Paso 5: El módulo cazador

No voy a mentir, esta parte es ridículamente difíciles y no lo recomiendo como un primer proyecto. El módulo cazador se construye sin una placa de circuito, lo que significa que puede ser construido de cualquier forma - pero también es más difícil de montar.

El orden en que se arreglan los inversores fue elegido específicamente para que el módulo como simétrica y fáciles de construir como sea posible.

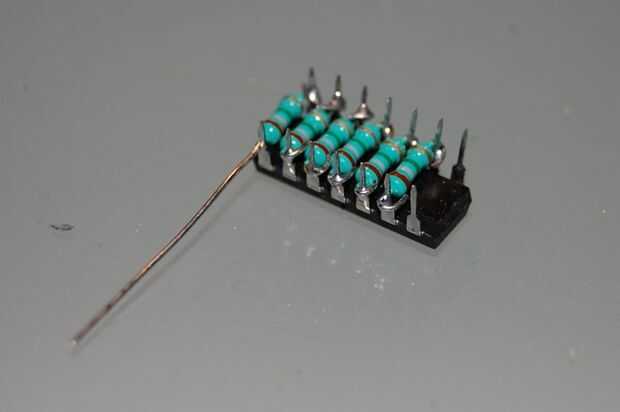

Paso 1: Instale el 1.8Mohm resistencias al IC

-curva de los conductores de plano al cuerpo de la resistencia y recortar sólo un bucle corto queda.
-Deslice las resistencias en los cables de la IC. Adjunta como sigue:
-pin 2 a 13
-pin 3 a 12
-pin 4 a 11
-pin 5 a 10
-pin 6 a 9
-pin 1 para flotante
-Todas las conexiones de la soldadura

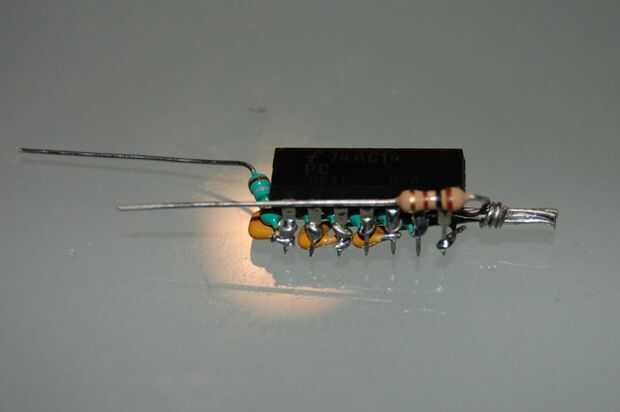

Paso 2: Instale el 0.1uF condensadores

-una de las patas se pliegan al lado del cuerpo del condensador y recortar sólo un bucle corto sigue siendo
-enderezar la otra pierna
-Deslice el lazo de cada condensador en los siguientes conduce en la IC, en este orden:
-pin 1
-pin 13
-pin 3
-pin 11
-pin 5
-pin 9
-las conexiones de la soldadura
-el cable suelto del condensador conectado al pin 9 del IC debe estar envueltos alrededor del haz de cables de otros dos veces. Luego, enróllelo alrededor pin 7 del IC.
-el paquete de cables de soldadura y pin 7.
-recortar las puntas así que son todo cuanto el cable más corto.

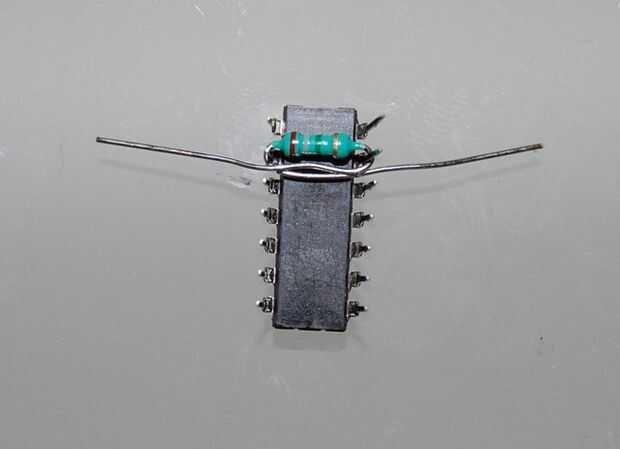

Paso 3: Conecte las resistencias de 100 ohm

-con una mano, sostenga una resistencia para que el borde del cuerpo está en línea con pin 7 del IC. Tomar la iniciativa y enróllelo alrededor del haz de cables del condensador. Entonces, la soldadura en el lugar.
-mantener la resistencia de otros para que el borde de su cuerpo está en línea con pin 14 en el IC. Tomar esta iniciativa y envuelve una vez alrededor pin 14. Soldar en su lugar asegurándose de dejar suficiente espacio para colocar otros cables más adelante.

Paso 4: La barra de luces

-Comience cortando una pieza de 12 aislado o cable calibre 14, alrededor de 1,75 pulgadas de largo.
-Tome seis LEDs y deslícelos sobre el alambre, asegurándose que la polaridad es la misma. Doble los cables de LED que el LED permanece en su lugar.
-Poner un poco de pegamento caliente en cada lado de cada LED por lo que permanece en su lugar
-Cuando el pegamento esté seco, cortar cada cable quede unos 3mm de plomo (soldable) expuesto restantes
-cuatro corte corta trozos de alambre, los extremos de la tira y soldarlos entre los cables como se muestra en la imagen. Entonces, voltee la barita de luz y hacer lo mismo en el otro lado.

Paso 5: Combinar el IC y la barra de luces

-La polaridad es muy importante! Asegúrese de que el lado de la barra de LED con cables conectar los cátodos (pin negativo) está en el mismo lado que el resistor de 100 ohm que va a tierra (lleva el paquete del condensador)
-Tomar la iniciativa de colgar sueltos de la resistencia de 100 ohm y envuélvalo alrededor del perno de LED mediano.
-Soldar el cable en el pin led.
-Por otro lado, hacer lo mismo con el LED conectado a positivo.
-Ponga un poco de pegamento caliente para conectar el paquete de condensador conduce a la barra de luces

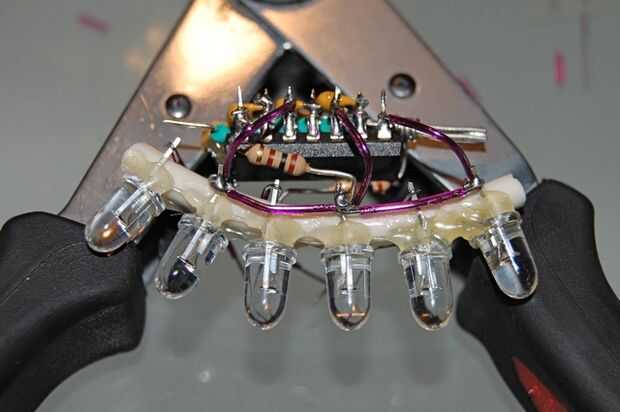

Paso 6: Alambre encima de la barra de luces

-seis corte corta trozos de alambre y los extremos de la tira. Bucles en los extremos de la curva. Con el módulo cazador elevado, conectar un cable en cada uno de los restantes conductores del LED y soldarlos en el lugar.
-en el otro lado de la Asamblea, cada uno de los cables en el cable apropiado de IC, enganche como se muestra. En un lado del IC, los cables Irán a los pines 2, 4 y 6. En el otro lado de la Asamblea, los cables van a los pines 8, 10 y 12.
-Los cables de la soldadura.

Paso 7: Inspección y pruebas:

-Buscar con cuidado sobre el módulo cazador y verificación de cortocircuitos y mal soldados los cables. Corregir los errores.
-Cuando estés seguro que no fallas, fije temporalmente el paquete de plomo del condensador hacia el suelo de una fuente de alimentación y soporte de la batería. Conecte el pin 14 en el IC a positivo. Todos los LEDs deben encender.
-Con un puente de alambre, corta temporalmente el perno unsoldered de la primera resistencia (el que está conectado a la clavija 1) positivo. Los LEDs deben todos apagar, uno a la vez.
-Con el mismo puente corto la resistencia a tierra. Los LEDs deben girar.

¿Funciona? ¡ Excelente! Ahora hacer más. Hice un total de ocho antes de tiempo y paciencia se desgastaron. Confía en mí, consiguen más fáciles hacer el módulo 4 º o 5 º...
