Paso 1: Piezas y herramientas
Yo no soy un gran fan de bling, pero adoro las luces brillantes. Este instructable le dirá cómo construir una luz del humor reactivas con el sonido en forma de huevo cosita, con todo el brillo y el glamour de un verdadero huevo. También tiene un montón de pequeños trabajo incómodo, también como un huevo real.
¿Qué hace? Sencillamente, es un circuito de 48 LED chaser conectado a un micrófono. Cuando oye un ruido (como un clap), se envía un impulso a través del circuito de chaser. Todo el tiempo, cambia de colores iluminan el huevo desde el interior. Este proyecto absolutamente no requiere programación, pero se necesita elite ninja habilidades de soldadura. La ovalada eléctrico se compone de dos circuitos básicos:
El LED Chaser
Mirar el esquema para éste. Parece ridículamente fácil, y es! Es simplemente seis inversores ensartados en una cadena, con un LED en cada paso. El truco es el resistor y el condensador en cada etapa. Cuando el inversor líder cambia de estado (alto a bajo, bajo a alto), a lo largo de pasa al siguiente inversor. Sin embargo, ese estado es retrasado por la necesidad de carga o descarga del condensador. El tiempo de carga es determinado por la constante de tiempo RC de la resistencia (1,8 megohms) y el condensador (0.1 uF) - unos 0,18 segundos. Si el estado inicial aplicado a ese primer inversor se mantiene bastante constante, toda la cadena de LEDs será finalmente girar toda alta o baja de todo. Sin embargo, enviando un pulso a través de la cadena, podemos hacer una "ola" equivalente a la duración de ese pulso para viajar a través de la cadena de LEDs!
Tenga en cuenta que la ovalada eléctrico utiliza ocho grupos de seis inversores (cada etapa utiliza seis inversores en un solo paquete de 14 pines), pero la tuya puede ser de cualquier longitud. Teóricamente la cadena puede ser cientos de inversores de largo!
El emisor de sonido.

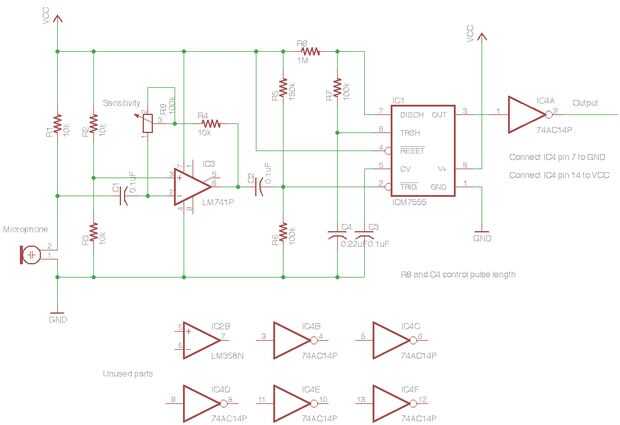

¿Recuerdas el badajo? Eso es básicamente lo que se! Cuando el micrófono capta un ruido bastante sonido, es amplificada por el amplificador 741 operacional. Luego es enviado al temporizador 555 que está configurado como un temporizador de "paso a paso". El inversor al final formatos de pulso para el circuito de chaser. El sonido, no importa lo breve, se extendió por el temporizador a un cierto valor mínimo. En este caso, es el tiempo necesario para iluminar por lo menos dos LEDs en el circuito de chaser. El número de LEDs iluminados (el período de la onda) es determinado por la constante de tiempo RC de R8 y C4. El emisor de sonido esquemático es una versión modificada del que encontré aquí.
¿Quieres hacer el tuyo más rápido o más lento? Sólo recordar que la "velocidad" de que la onda viaja a través de la cadena de LED está determinada por la constante de tiempo RC - reducir el valor de la resistencia o el condensador para aumentar la velocidad. El mínimo número de LEDs iluminados (el período de la onda) está determinado por la constante de tiempo RC del circuito generador de impulsos. ¿Bastante fácil? Vamos a conseguir el edificio!
