Paso 3: Identificar el receptor IR, LED emisor y sus terminales de conexión
Los recursos que he mencionado en los pasos anteriores aclaran remitentes y receptores de infrarrojos. Sin embargo, aquí está un resumen rápido sobre cómo identificarlos.

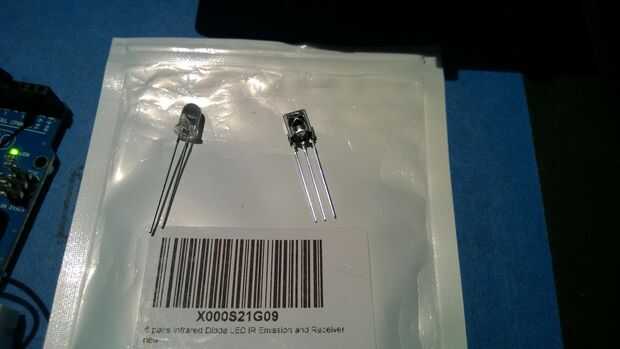

Un receptor de infrarrojos:
- Es oscuro, un poco más abultado que el emisor de IR
- Tiene 3 terminales, generalmente de la misma longitud
- Algunos receptores como el que he usado vienen con lo que parece un casco
- La parte del receptor está generalmente expuesta y se pega hacia fuera a un lado
- Con la parte del receptor frente a usted, los terminales de izquierda a derecha son el receptor, la tierra (-) y las clavijas de alimentación de 5V
Un emisor de infrarrojos LED:
- Se parece a cualquier otro LED, excepto que es liso transparente
- Tiene dos terminales, uno largo y otro
- El terminal corto es tierra (-) y uno más está conectado con el conector Digital OUT en Arduino
NOTA:
- A diferencia de un LED normal, un LED de infrarrojos emite luz infrarroja y por lo tanto es invisible al ojo desnudo
- Mayoría de las cámaras de teléfono inteligente puede mostrar la luz de lo LED IR durante la transmisión
