Otro más inútil máquina jamás (4 / 5 paso)

Paso 4: Ingeniería: pensamientos en cómo construí mi MUME

voy a intentar mantener este sucinto como sea posible y describir el proceso lógico de mi poco cerebro pasó a través de mi sistema único de ajuste de piezas juntos y funciona correctamente.
Esto a repartidas en los dos pasos siguientes con varias fotos desde diferentes ángulos.
Tratando de hacer dibujos y mediciones precisas:

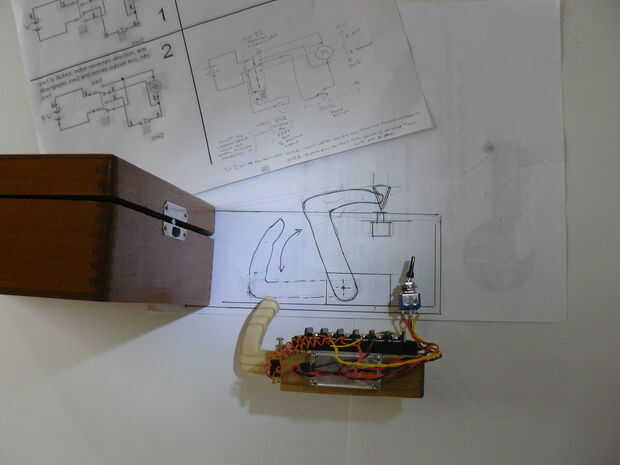

1. comencé con un dibujo transversal de mi caja, especialmente profundidad interna (dentro de la tapa al fondo) y el grosor de la tapa.
2. hice un recorte de papel del motor y la primera idea de la forma de mi dedo de la palanca.
(Desde el principio que quería hacer mi palanca en forma de un dedo, pero otros MUMEs que he visto
sólo utilice una palanca, no un "dedo").
3. trasladar estas piezas dentro de la caja y apenas puesto el interruptor superior en el dibujo según sea necesario para encontrar una ubicación adecuada. Tenga en cuenta cómo se puede cortar la tapa para dar cabida a la palanca de movimiento hacia adentro y hacia afuera suavemente. Hay muchas posibilidades que podrían trabajar, tratar de mantener la flexibilidad en su proceso de pensamiento.

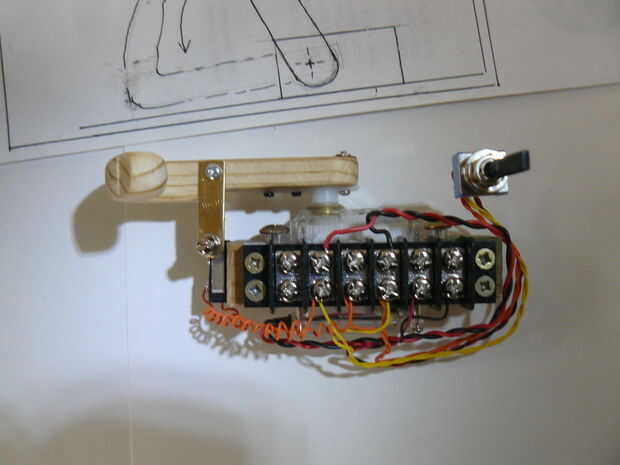

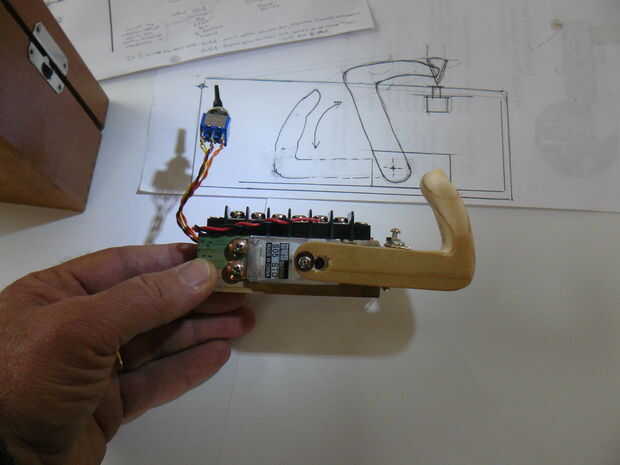

4. una vez que pensé que tenía el diseño y dimensionamiento de derecho I cortar la palanca en forma de dedo y redujo, arena a la forma, a mi concepto de dibujo. Tuve que mirar y mi motor y averiguar cómo montarlo. Servos tienen un tornillo a través del centro del eje de salida y una gran variedad de armaduras para elegir - ver las fotos para ver cómo asegura mi dedo o la palanca de mi motor.

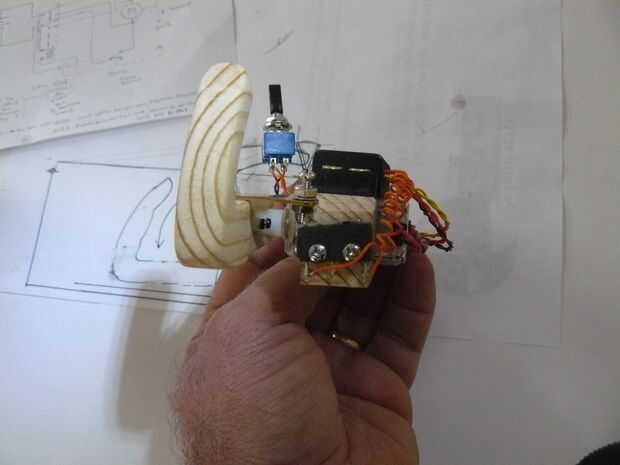

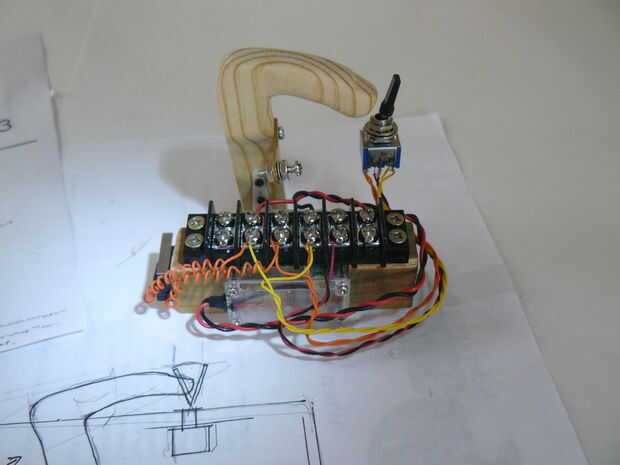

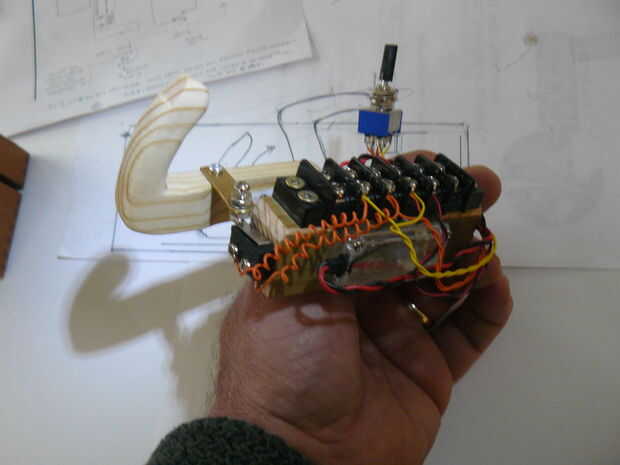

5. en este punto que decidí probar y poner todos los componentes en una unidad modular, que debería encajar en el cuadro que elegí, o cualquier otra caja, ya que es (casi) todo en una sola pieza! Esta decisión podría haber llegado después de determinar que necesitaba para levantar la parte inferior de mi motor de la parte inferior de la caja por cerca de 3/16 de pulgada. Así que pensé que usaría una tira de madera. Pero el motor (en el caso de un servo) soportes para arriba en la parte superior. Así que en vez de hacer varios bloques pequeños que necesitan ser atornillados o pegados juntos, sólo a cortar una pieza que satisfaga todas las necesidades: Mantenga el motor a la base de la caja a la altura correcta y sostener la regleta en la parte superior que ayuda a condensa todo el cableado (bueno, no necesariamente...) y sostenga el interruptor micro en un extremo. El interruptor de montaje superior flota apenas un poco allí por sus propios cables. (Totalmente no funcione en esta condición - la palanca de dedos sólo empuja el interruptor fuera del camino, y... un poco caídas y quemaduras).
