Oscuro, detección de luz nocturna (14 / 16 paso)

Paso 14: D: entonces, ¿cómo esto funciona?

Puede utilizar el transistor como un amplificador o un interruptor. Un transistor NPN (negativo positivo negativo) normal permite actual a fluir a través del colector y pin emisor sólo cuando hay un pequeño voltaje se aplica a la base del transistor.

La LDR actúa como una resistencia. Cuando no hay luz, la resistencia de la LDR es extremadamente alta, pero cuando hay luz brillante aplicada a la LDR, la resistencia de la LDR es extremadamente baja.

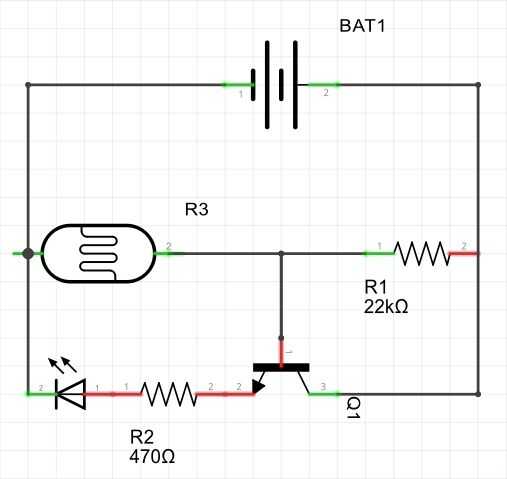

Va estar hablando en términos de corriente convencional, asumiendo que la electricidad fluye de positivo a negativo. (Electricidad fluye de negativo a positivo en términos de ciencia aceptada). Así según el esquema, la corriente podría fluir desde el lado positivo de la batería para el resistor de 22 K y el colector. Corriente no puede fluir el colector, como no hay ninguna corriente en la base, por lo que la corriente sólo fluye a través del resistor de 22K ahora. Corriente fluye a través del resistor de 22K y tiene dos formas a elegir, podría ir la base del transistor o el LDR. Asumir que hay luz en la habitación. Así que la resistencia de la LDR es extremadamente baja. Como la resistencia del transistor es mayor que el LDR ahora mismo, la corriente elige el camino más fácil y va a través de la LDR al lado negativo de la batería. Por lo que el LED no se encienda, como actual no está fluyendo a través de él.

Pero cuando no hay luz, la resistencia de la LDR aumenta considerablemente, así la corriente decide ir a transitor base en lugar de la LDR y la corriente en la base del transistor permite actual a pasar por el colector y emisor y el LED al lado negativo de la batería. El LED se enciende!!

Esta es una explicación muy general de cómo funciona el circuito. Yo no soy un ingeniero eléctrico y profesor de la física, por lo que tengo que tienen un limitado conocimiento sobre el circuito, para solicitarle que me ayude a corregir los errores que tengo.
