Osciloscopio del Mullard estudiante (2 / 2 paso)

Paso 2: construcción

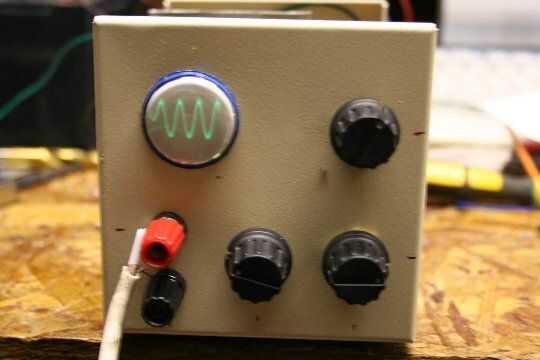

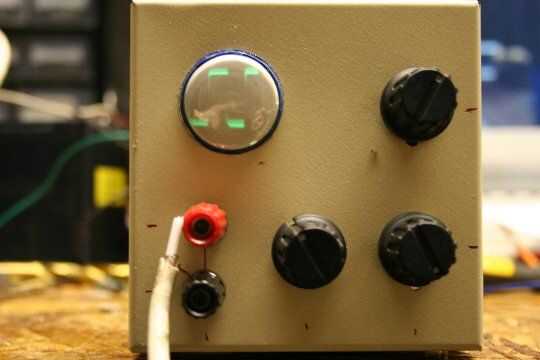

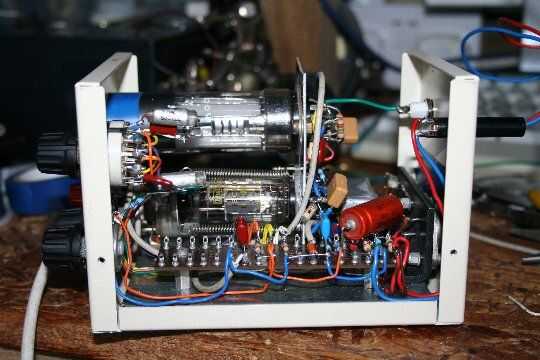

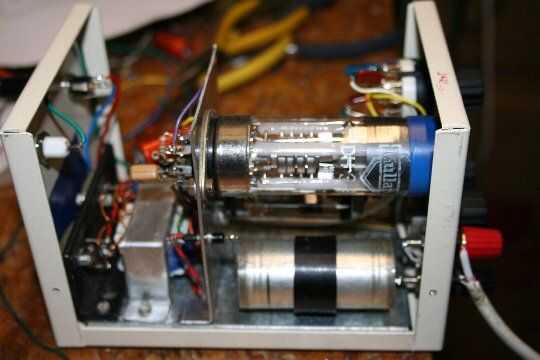

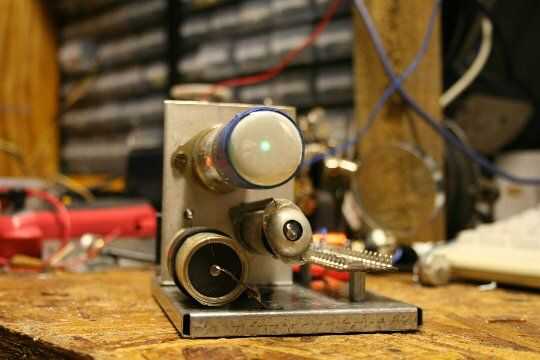

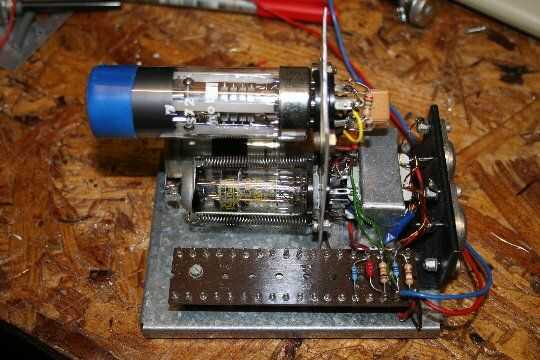

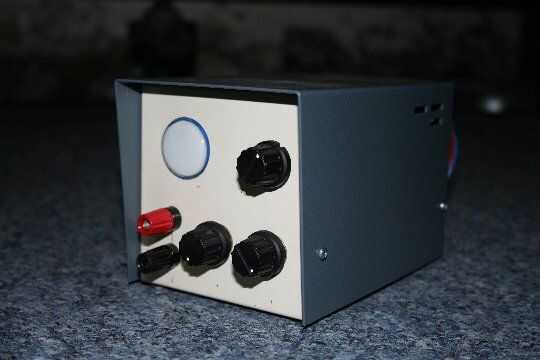

a continuación se muestran imágenes del osciloscopio durante la construcción y terminado.  El alcance mostrado arriba no incluye el potenciómetro de atenuador de X que se muestra en el diagrama del circuito.  También he añadido un condensador de 68pF entre ánodo Y amplificador y la red de posición de la base de tiempo pentodo para proporcionar una sincronización. señal.
