Paso 1: Tres - Asamblea dee
Depende de la frecuencia del oscilador en un circuito sintonizado - una conexión paralela de un inductor y un condensador. No debo usar un condensador separado, dependiendo de la capacitancia de los cables y la capacitancia interna del transistor para esta función. El inductor se harán enchufable, por lo que puedo usar inductores sucesivamente más pequeños hasta el circuito oscilante. El inductor más pequeño que permite el circuito trabajar debe producir la frecuencia más alta.

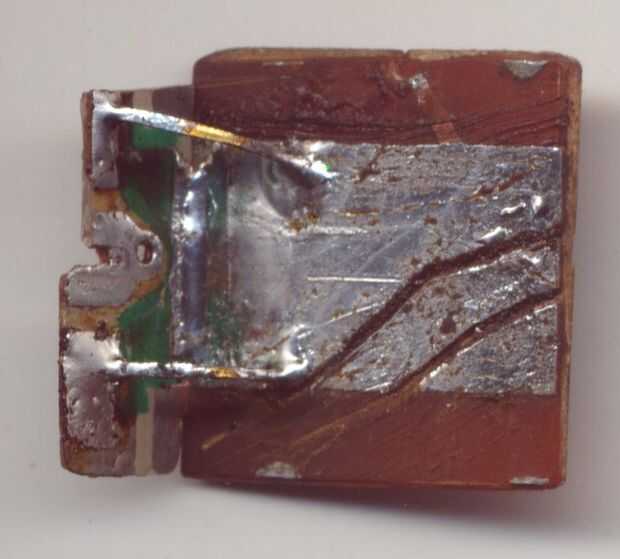

Para apoyar el inductor, estoy utilizando un pequeño trozo de Junta soldada perpendicularmente a un pedazo más grande y soportado por puntales de patillas soldadas en. Los zócalos serán pernos extraídos de un zócalo del IC. Los componentes se colocarán juntos para minimizar la inductancia para que la frecuencia más alta se puede lograr.
Todo comienza con un diagrama del circuito, tengo asignado cerca de dos tercios de la tensión de alimentación como Vce y alrededor de 5 ma de corriente de colector con una tensión de alimentación de 12V.
M/s Freescale proporcionada sólo la nota post-it que se utiliza para dibujar este circuito. No respalda ni recomienda este circuito de ninguna manera.
