Ornamento del tubo Nixie (2 / 5 paso)

Paso 2: Fuente de alimentación (convertidor)

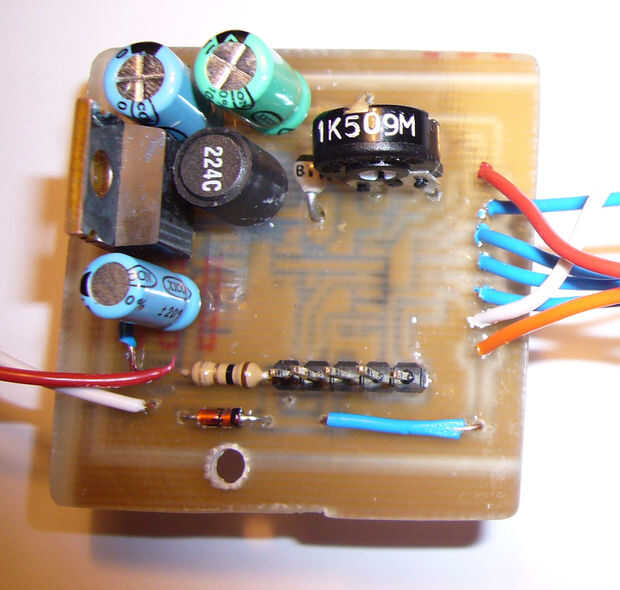

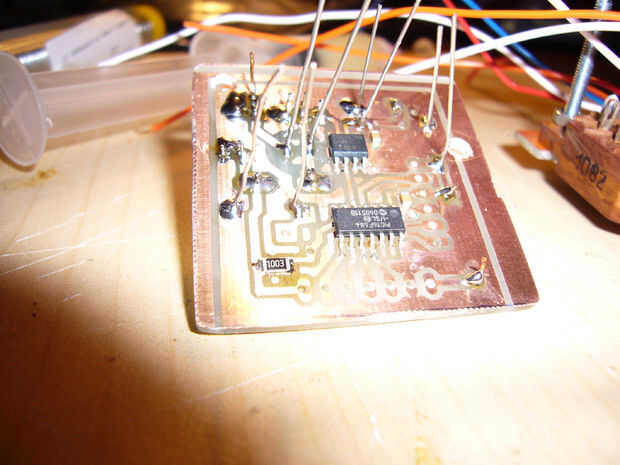

Tubos de nixie son accionados por una fuente de alto voltaje (aproximadamente 180 voltios). Para obtener este voltaje utilizamos un convertidor boost. Una bobina de inducción se abusa como bomba a 180 voltios de 5 voltios. Enfriar. Todo lo que sé sobre Convertidores boost puede encontrarse en este instructable [

El diseño de la fuente de energía real proviene de mi intento de un reloj nixie, ver aquí [ La principal diferencia entre esta oferta y el suministro de referencia en el convertidor boost instructable es una reducción de los componentes. Hay no se ilumina, no tapas de filtro grande para caro, y sólo una entrada de tapa. Ya que el ornamento es un solo tubo, dejando caer unos condensadores no tiene funcional impacto.

También se me cayó calibración de voltaje de suministro. En el diseño de referencia de la foto mide el voltaje de entrada y calcula el tiempo de carga y descarga ideal para el inductor dado el tamaño del inductor (mA) y valor (uH). Sólo de calcular el tiempo de carga/caída para la bobina basado en una fuente de 6 voltios y en el código estos valores (el peor caso escenario con 4 pilas tipo AA, aunque utilizo NiMH). Si la fuente es baja (como con mi NiMH) la bobina no se utiliza todo su potencial, pero no importa porque sólo necesitamos unos pocos mA de alto voltaje para un solo tubo. Dulce. Y nos ahorramos 2 resistencias más. Probablemente más de 6V provocará sobrecalentamiento en el inductor/FET.

Nota: Hay un 5.1v zener con el resistor de 1 ohm para proteger la uC si el suministro es > 5 voltios, pero esto no es un problema con NiMH o la hierba de una pared
