Ornamento del árbol de Navidad con movimiento en sentido vertical LED construido en videojuegos! (4 / 9 paso)

Paso 4: La soldadura en el cortocircuito enlaces y deslice el interruptor.

La razón por la que estoy usando enlaces cortocircuito en lugar de resistores SMD es debido a la baja tensión (3volts) que este pequeño proyecto. Los LEDs de la gota más de eso 3volts y el resto luego se dejó caer dentro del microcontrolador. Añadir ninguna resistencia externa sólo hace la pantalla demasiado oscura.

Si estaban pensando en usar alguna otra fuente de alimentación (por ejemplo, 5volts) entonces definitivamente desea utilizar resistencias aquí. (100 - 150 ohmios sería perfecto)

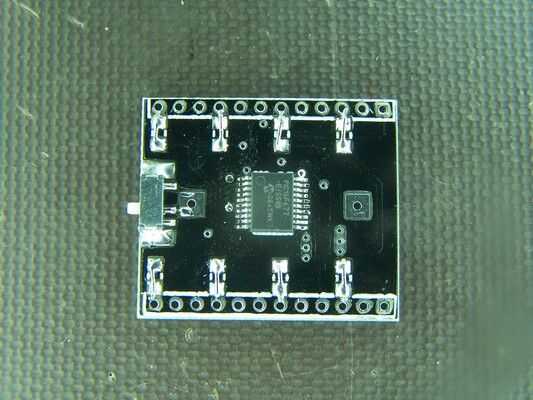

La forma más sencilla de hacerlo es poco casi en todos los cojines de la soldadura y obtener pequeños recortes de alambre de soldar las pastillas juntos (como se muestra en la foto)

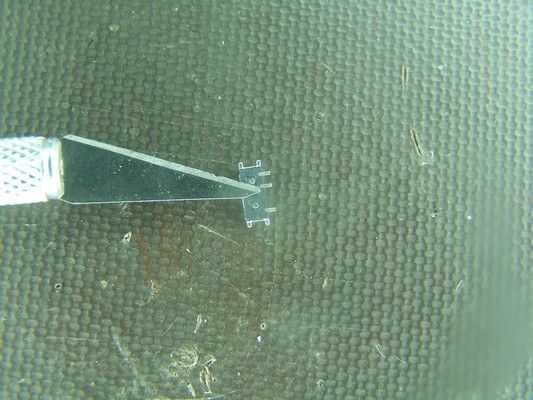

A continuación, tendrá que tomar el interruptor SMD. Puesto que el interruptor tiene dos pestañas de plástico por debajo de ella, usted necesitará estas cortado con una cuchilla - de lo contrario el interruptor se pegará encima de una manera justa fuera del tablero de circuito. (ver imagen)

Luego de la soldadura en el interruptor a la posición indicada. Asegúrese de que usted está un poco más generoso en la cantidad de soldadura que se utiliza en los dos lados del interruptor (esto es lo que mantiene a la Junta)
