Órgano de ratón / explosión de la mente (2 / 2 paso)

Paso 2: Pruebas y depuración

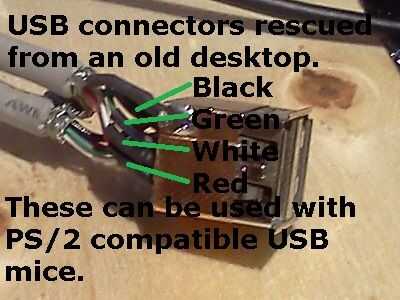

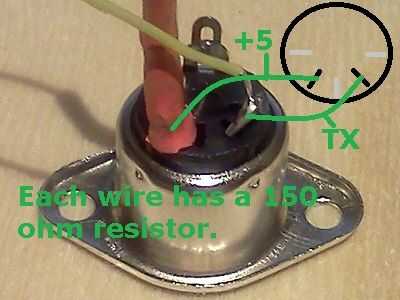

Una de las partes más difíciles de un proyecto de este tipo de pruebas y depuración. Se cometen errores y corregirlos pueden ser un desafío. En el lado del hardware, el cableado para el ratón y el conector de Midi puede ser un problema. El más simple probar es la salida de Midi. Un programa de prueba simple puede utilizarse para comprobar la salida de Midi. La primera imagen en esta página es un sencillo programa de prueba de salida Midi que toca la misma nota de una vez por segundo. La fuente para el programa de midi está disponible aquí http://moddersandrockers.com/mouseorgan/source/miditest.ino al cargar programas a Arduino, usted debe desconectar el cable de midi ya que el dispositivo midi puede entender mal los datos y poner el dispositivo Midi en un extraño estado. Una vez cargado el programa de prueba midi debe tocar una nota una vez por segundo en el tiempo con el led en el tablero. Si la luz parpadea, pero no suena la nota, trate de cambiar los cables en el conector midi. Comprobar que el otro extremo de los cables midi ir al pin TX del arduino y el pin de + 5 voltios. Un ratón compatible PS/2 USB es fácil de usar. He rescatado los conectores del panel frontal de USB desde un escritorio viejo y conectado al jefe del pin de la. Así que sólo puedo conectar en el ratón. Un ratón del estilo USB debe trabajar con un adaptador de PS/2. Algunos ratones USB moderno ya no soporte los adaptadores PS/2 y sólo funcionan en modo USB. RadioShack vende un ratón con cable que dice es compatible con PS/2 y también he utilizado un ratón con cable que compré en el Staples.
