Órgano de color más pequeño mundos (4 / 6 paso)

Paso 4: Audio y alimentación

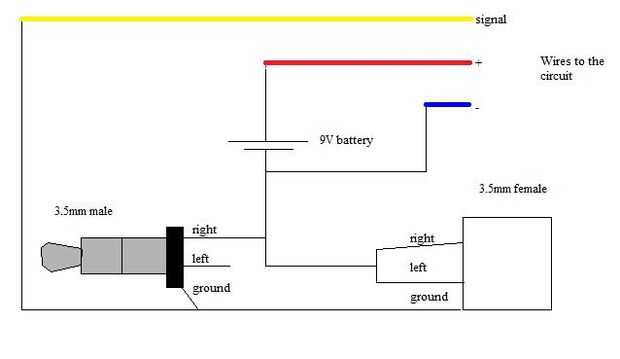

La conexión de audio es inusual en que conecte audio + poder-.  Sólo tienes que seguir el diagrama del cable para un adaptador de 3,5 mm.  Si utilizas otro conector, debe ser similar, pero debe experimentar y asegúrese de que funciona para usted.  La soldadura de cada conexión con la tecla adecuada o alambre en el circuito adecuado.

Puede Agregar un interruptor de la batería de 9v, aunque no está incluido en el esquema.   Los cables amarillos, rojos y azul están marcados para su conexión al circuito de protoboard.

"señal", "audio" - y "grd audio" son los mismos.

No coloque la señal a tierra de energía.  Esto se corta a la fuente de entrada.
