Órgano de color más pequeño mundos (1 / 6 paso)

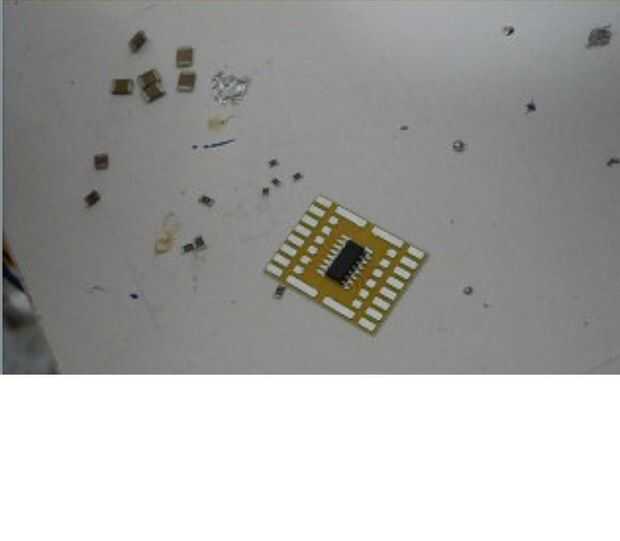

Paso 1: partes

Para construirlo, se necesita un par de cosas.  Todos ellos están disponibles de Jameco.com, pero te sugiero que compres una parte desde otra parte.
Comparador cuádruple LM339
3 x resistencia smd 1 k (no más grande que 1206)
resistor de smd 3 x 470 ohm (no más grande que 1206)
condensador de 1uf x 2 (no más grande que 1206).  Sugiero yo compro esto en algún lugar de Jameco, puesto que la cantidad de orden mínima es enorme para este componente.  Sólo utilicé condensadores a través del agujero para éste en su lugar
condensador 2 x 0.22uf (no más grande que 1206)
2 x 0.1uf condensador (no más grande que 1206)
1 tablero de prototipos x smd para ICs de 16 pines SMD
1 x conector de audio, su elección
conector 1 x pila de 9V
3 x 500K potenciómetros o Resistores fijos de muchos valores diferentes (no utilizar resistencias de 470K y obtener una salida "balanceada")
3 x cables
3 x LED tamaño y potencia son su elección.  La corriente máxima de los LM339 es casi 16mA, por lo que no se pueden utilizar LEDs de alta potencia.  Sugieren 3mm LED, azul para baja, rojo para mediados, y amarillo para la alta, pero eso es decisión de yor.  En las fotos usa un rojo 3mm led y SMD LEDs azul y amarillo.  Los LEDs SMD eran 5050, así que no podía ajustar el rojo se.
* opcional * puede agregar encabezados para una pantalla externa.  La salida del LM339 impulsará transistores de tipo PNP si conectado directamente a la base.
