Paso 3: Vienen juntos, ahora mismo...

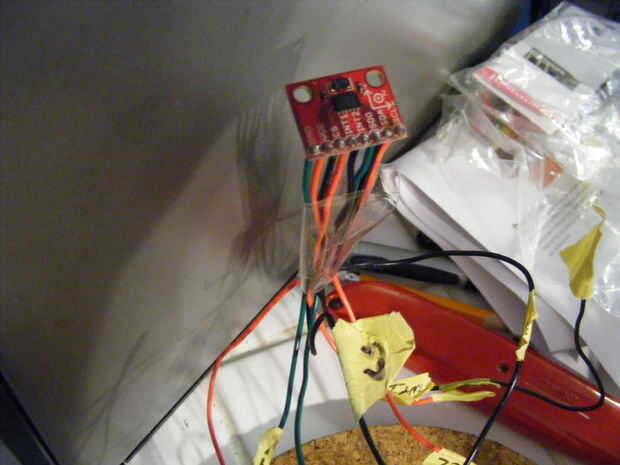

Conectar el ADXL345 breakout Junta para Arduino
Conectar VCC, SDO y CS a 3.3v en el Arduino, asegúrese de que es el 3, 3V o usted podría quemar el ADXL345
Conectar el GND a tierra en el Arduino.
Conecte el SDA a Arduino 3.3V con resistencia de 100 ohm.
Conecte el SCL al Arduino 3.3V con resistencia de 100 ohm.
Conectar SDA al pin analógico Arduino 4
Conecte el SCL al pin analógico Arduino 5
Conocer la resistencia de pull-up cambiar cableado y por que se necesita.
Arriba el ADXL345 conectado LED de estado
Terreno al lado de pin de tierra (una longitud más corta)
Poner una resistencia de 200 ohm en la ruta
Conecte la resistencia del ánodo o plomo largo del LED al pin 2 de la señal digital.
Conectar los indicadores LED de tres ejes
Inicialmente pensé en poner en cuatro leds en forma de diamante para indicar la dirección de inclinación. Sólo tres en la maqueta utilicé porque fui con mapeo de la x, y, valores z de acelerómetro.
Terreno al lado de pin de tierra (una longitud más corta)
Poner una resistencia de 200 ohm en la ruta.
Conecte la resistencia del ánodo o plomo largo del LED con los pernos de adecuada señal digital en de arduino.
Usé los pines 8, 9, 11. Se deben definir para la salida en el setup().
Ir a Fritzing.org obtener el software de creación de prototipos para hacer un diagrama de lujo hardware y lo que genere un tablero de circuito ingenioso si va a tomar más.

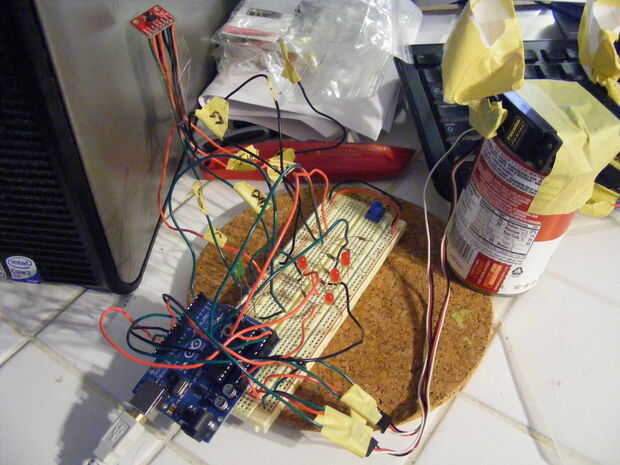

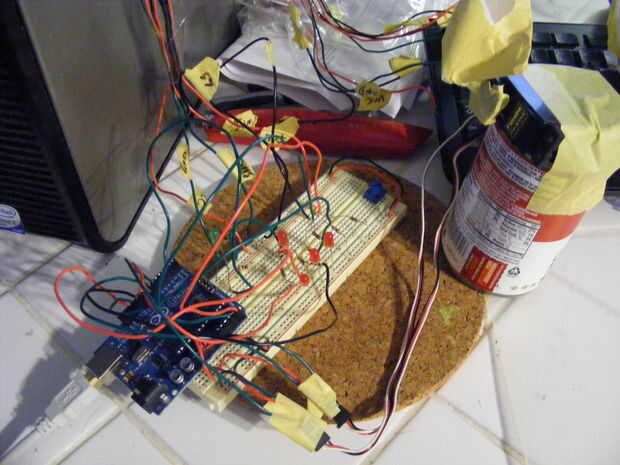

Estoy trabajando en el diagrama de Fritzing para mi configuración de prueba. Puede simplificar el cableado pero es cómo funciona hacia fuera en el protoboard.
Por supuesto, se pueden omitir todos los LEDs al generar el producto final.
