Paso 2: ADXL345 acelerómetro Breakout Junta
Este tablero de arranque (se pueden comprar solo el chip y la figura hacia fuera cómo hacer ese montaje en superficie de soldadura que es realmente complicado) tiene el chip montado con algunos otros condensadores/resistencias críticas sobre un circuito impreso listo para conectar. Hombre, es esta placa breakout pequeño.

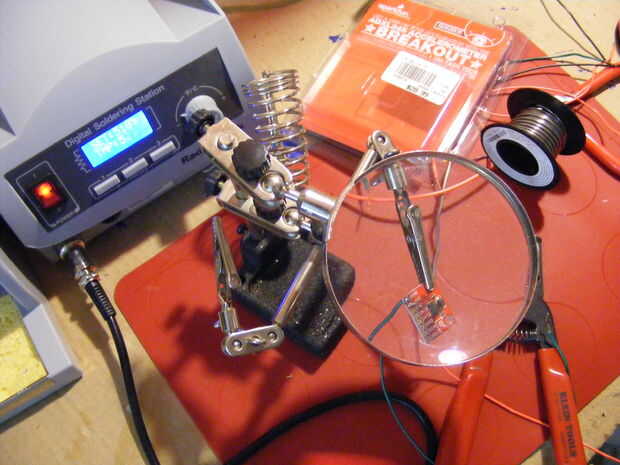

En la cabaña, me su estación de soldadura control digital a la venta por $50 y esto era la primera vez que llegué a disparar hacia arriba.
Todo estaba conectado y encendido. Había olvidado había un tubo de envío de plástico transparente en la punta y había acabo de ponerlo nuevo en el soporte de la estación soldar bien. Así que tuve que pasar algún tiempo raspar el plástico derretido y mugre frente a la punta. Menor retroceso.

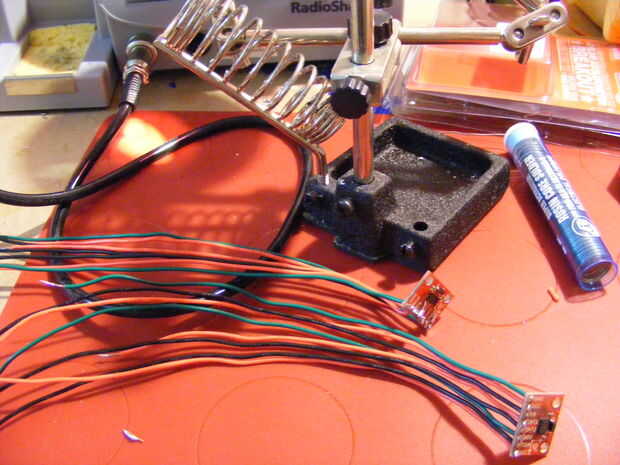

Decidí cableada 8 cables de puente a la Junta de arranque para que pudiera conectar los cables en mi protoboard.
No hay instrucciones vienen con esta placa así que aproveché una buena suposición sobre cómo soldar los cables en. Si la superficie de montaje en un lado luego le enchufo los cables en la parte inferior. Las pastillas no se pretinned y no tenía una superficie de cobre, por lo que no pude decir que sería mejor soldar en.
¿Mencioné cuán pequeño es este breakout Junta?

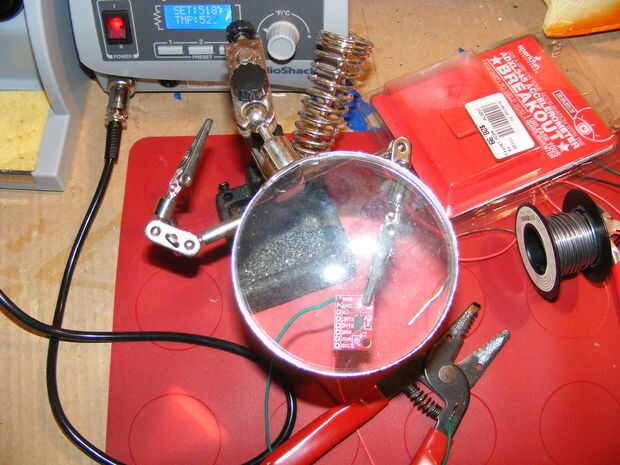

Usé el primer ajuste de la temperatura programada en la estación soldadura pensando, estoy trabajando con electrónica sensible, demasiado calor es malo...
Fue un poco difícil derretir la soldadura pero tengo un cable. Girar el motor hasta la siguiente posición más alta. Soldadura todavía no funden en contacto pero parece que funciona.

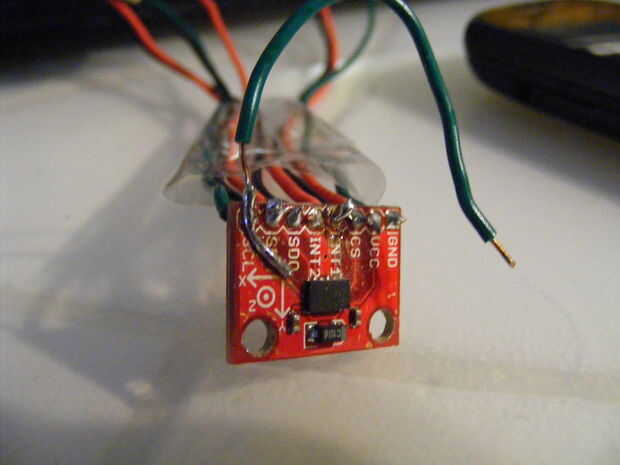

Cojín de tercera. que futz alrededor. Creo que he pulsado en el orificio o en el cable demasiado largo para obtener una buena gota de soldadura va. Dang, el rastro del circuito despegó. Por supuesto, utilizaron epítetos más fuertes. Sabes cuando eso sucede, es tan f... Desoldar el cable y el daño de la encuesta. La traza que el perno en el chip es tan delgada, que tiró lejos demasiado. Intento salvar raspando más arriba en el rastro, lata y tratar de conectar un puente de alambre al alambre en el orificio con una gota de soldadura. Esto generalmente funciona pero luego encuentro fuera que mi tabla es frito ya que no puedo conseguirlo para comunicarse. Originalmente había quemado la línea INT1. No sabía que no lo necesitaría más tarde. Yo también había quemado fuera de la almohadilla en la línea SCL. Fue peor ya que no podía decir si tenía que saltar el cojín del suelo. Veo algunas otras quejas en internet que los pads y los vestigios son tan pequeños. Creo que me gustaría conseguir una versión de Lilypad la próxima vez que cuenta con grandes cojines para coser con hilo conductor. Así que una advertencia aquí, utilice alfileres de encabezado para la soldadura en si puedes conseguirlos y enciende la plancha a 670 grados F con un ligero toque (preset soldadura tercera pasó a ser 680, alta).
Así que descubrí este acelerómetro sería un dolor para trabajar con. Al menos tenía una copia de seguridad, otros no pueden permitirse que sopla lejos $30, un poco como los peajes a New Jersey. Tuve suerte de conseguir el segundo breakout Junta cableada. Fui ciego pensamiento sería un broche de presión para conectar. Comprobar para ver si hay cualquier tutoriales sobre esto. Seré en mi cabeza en esto. Hay un apoyo mínimo de este producto, aquí, lea la hoja de datos. Por cierto, hay dos métodos de esta interfaz y diagramas son bastante escasos. Un buen tutorial - búsquedas más parecen apuntar a éste, era complicado en sacar los datos y me asustado. No creo que estaba usando el software de dibujo ya sea.
Entonces encontré este tutorial de electrónica de amor - había una biblioteca ADXL345 de código y funciones para obtener los datos hacia fuera. Leer cómo un acelerómetro electrónico funciona y en todas las imágenes que son útiles. Descargar su biblioteca ADXL345 utilizar como basé mi dibujo en su ejemplo de código. Allí se construyó en funciones para leer fácilmente los datos del acelerómetro.
Su ejemplo me permitió ver los datos de streaming del ADXL345 usando el serial monitor que forma parte del software de sketch de Arduino. Sólo necesitaría saber cómo interpretar los datos sin procesar números y fuerzas g que fueron bombeadas hacia fuera.
