Había una ráfaga completa, ganó el 1 º!
No daré los detalles de la construcción del cuerpo como Dannyeurena hizo un buen trabajo explicando esa parte.
Mi diseño es más para la voz hablar modo y control mod parte de lo que añade otro nivel de complejidad.
Detalles de mods:

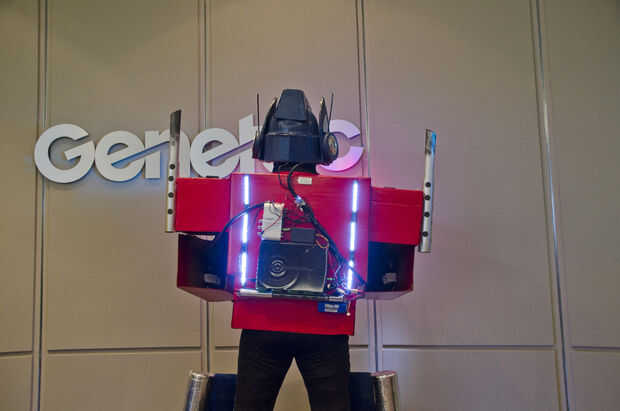

-Atado y pegado un portátil completo sub en la parte posterior del primer (pantalla de LCD ya estaba rota)
-Agregada una placa de control Arduino (10$ en ebay)
-Añadido 5 N/O interruptores en mano del guante izquierdo hockey controles pregrabados Mp3 reproducciones a través de un Arduino Nano v3.
-Sonido computadora pasando a través de un amplificador de 200w
-Añadido un vocoder dinámico ocultado, se trata de viva voz de Robot
Ver--> http://www.youtube.com/watch?v=9fX7cLwIuFI
Nota: Esto requiere 12 AC como fuente portátil.
-Para los effets completo ligero:
Ha añadido que una 3 capa azul tiras medidor VU en pieza de la boca en ambos lados conectados a los pines de salida digital 3 Arduino
(tuve que añadir 3 transistores como el nivel de potencia eran demasiado bajos y se necesita 12v)
Led rojo cazadores por encima del parabrisas (15$ en ebay)
Lado las piernas tira de leds blanco
Tira de leds de lado volver blanco
4 parte delantera pintada linternas (1$ en la tienda de dólar)
Aquí está la conexión Resumen esquemática:
Sub ordenador PC:
Puerto USB <> – Arduino Nano v3 tablero de regulador <> – 6 interruptores de entradas digitales + 3 leds de salida
Salida de audio -> Arduino Nano v3 tablero de regulador -> entrada analógica 0
Amplificador de audio:
Canal izquierdo es para el pregrabado reproducciones
Canal derecho es para la voz de robot vocoder vivo.
El software Arduino tiene 2 funciones:
-Toma de audio de PC y calcula los niveles del medidor de VU y salidas a 3 salidas digitales (leds)
-Comprobar los 6 digital de entrada de encendido/apagado Estado y enviar el sonido pregrabado a 800m.del en el lado de la PC
* He incluido el código de Arduino para que personas pueden reutilizar el código y subir el firmware a él.
He había conectado un video pero por desgracia, audio no está disponible (pero he añadido un vídeo separado para el grabado reproducción y Vocoder).
Si alguien está interesado en más detalles, puedo poner la información necesaria aquí.
* Nota: Diseño de vestuario básico créditos todo va a Dannyeurena
