Ojos locos de la matriz de Arduino 8 x 8 (2 / 5 paso)

Paso 2: Entender el Neo de Matrix

Me confundió con la matriz pero es bastante sencillo una vez que su cabeza alrededor de él.
Una vez que te das cuenta de que las clavijas no simplemente ir de 1 a 8 en la parte superior y lo mismo en la parte inferior. Básicamente son por todo el lugar!

El primer paso es asignar la matriz usando una fuente de alimentación conveniente y una resistencia limitadora. Es todo prueba y error así que empieza metiendo en algunos pernos y ver que el LED se enciende, luego realizar una nota. Intente mover un cable con conector de otro y así sucesivamente...
Me puse a buscar hojas de datos en la red pero el esquema de los terminales era diferente, así que empecé desde cero.

El MAX7219 chip toma datos en forma de maxAll(1,126); maxAll significa (en este caso) que con el código soy usingt enviará los mismos datos para todos los chips MAX7219 si están conectados en cascada, datos de la primera a datos en el segundo y tercer etc..

En una matriz de 8 x 8 LED se define como las filas que se (con la matriz de la orientación tiene)

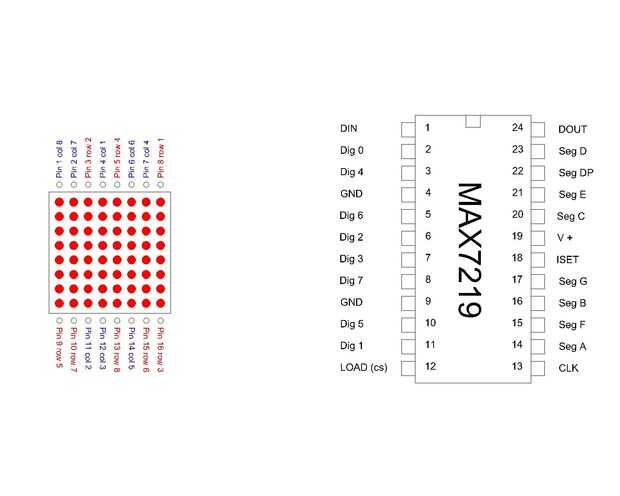

DP de seg a G en el chip MAX y columnas que son Cave 0 a 7.

Así, las filas se observan como DP, A, B, C, D, E, F, G
Las columnas se observan como 0, 1, 2, 3, 4, 5, 6, 7
Simple hasta ahora :)
Cuando usted algo en la pantalla dirección necesita la columna y la dirección de filas, cada fila tiene un valor numérico:

1, 2, 4, 8, 16, 32, 64 y 128
Si sólo querías el primer LED que tiene maxAll(1,1);
Fila 1 y el LED 1
Si desea más de 1 LED encendido en una fila específica necesita sumar los números individuales, por lo que a cada otro LED añadiría 1, 4, 16, 64, dando un total de 85
maxAll(1,85);
