Ojo de detección de movimiento (5 / 6 paso)

Paso 5: El escudo

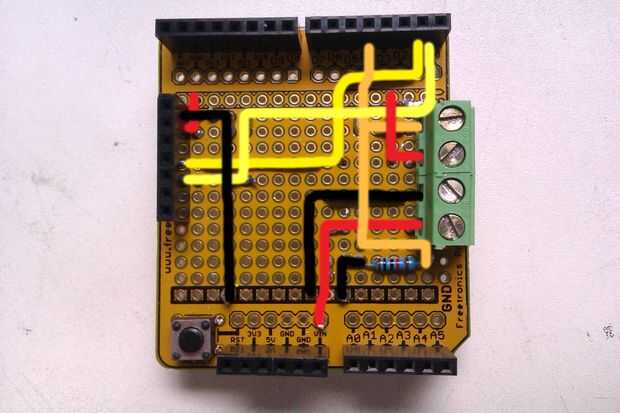

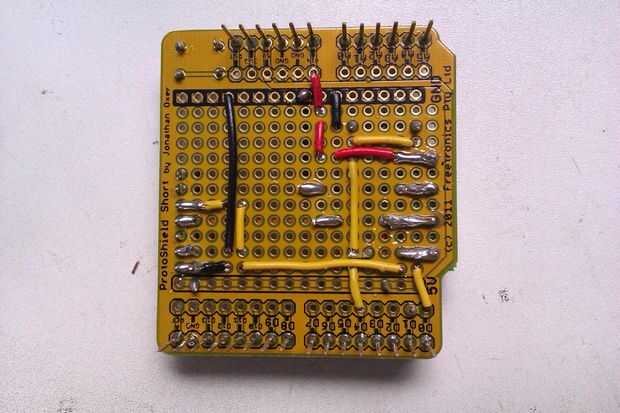

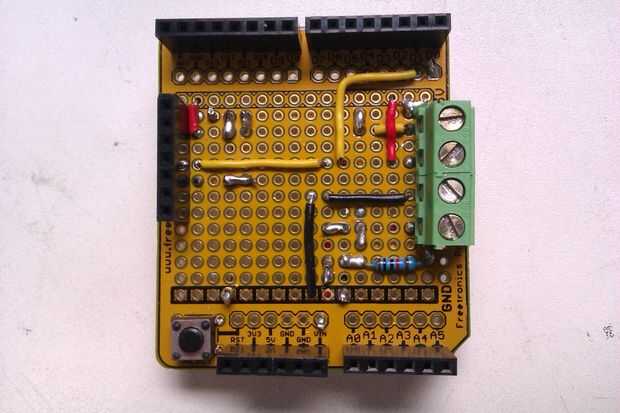

Haber conseguido enfermo de desenchufar y volver a conectar las masas de los cables en mi arduino cada vez que lo usé decidí hacer un escudo simple para ella. Ahora todo lo que hay que hacer para esto es recrear el circuito de la placa, en el escudo de prototipo. Simple cosas realmente. Sólo siga el diagrama (muy mal editado), utilizando cables negros para conexiones a tierra, rojas para las conexiones de positivo y amarillo para las conexiones de datos (si no está claro en cualquier caso no dude en preguntar).

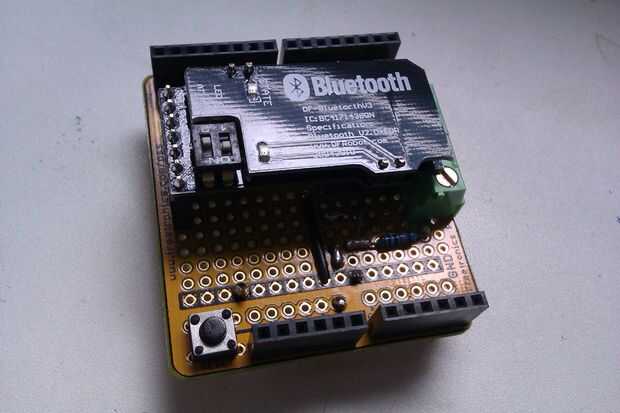

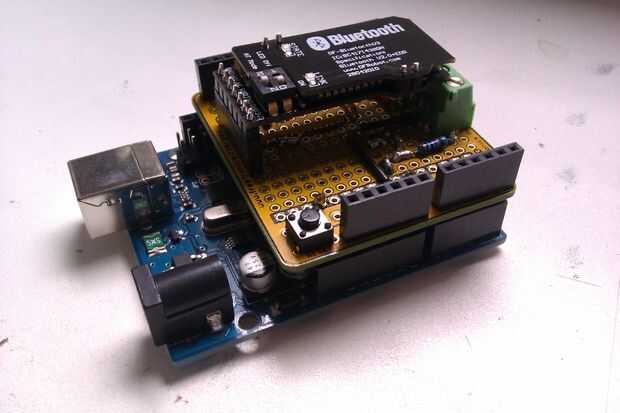

Ahora, también he incluido los encabezados en el escudo para un módulo de bluetooth 7 pin. O no siempre llego a agregar bluetooth soporte para este proyecto aún está por verse, pero por ahora está ahí. (el pinout de su módulo bluetooth bien pueden variar, así que leer las etiquetas antes de conectar los cables viejos)
