Lámpara de detección de movimiento

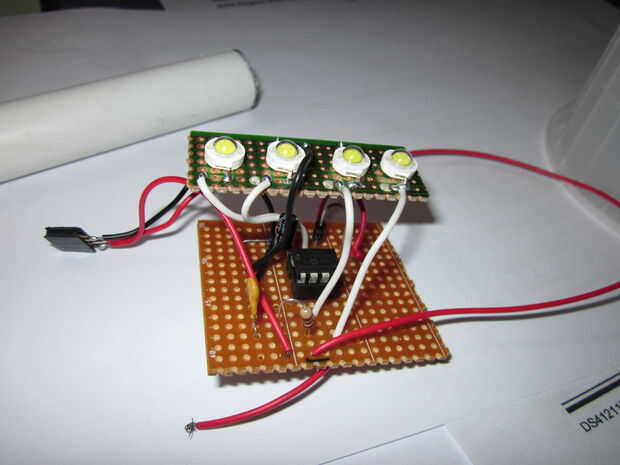

estoy usando unidad de microcontrolador PIC12F683 (MCU) y Sensor de infrarrojos pasivo (PIR Sensor) como componentes principales en este proyecto.

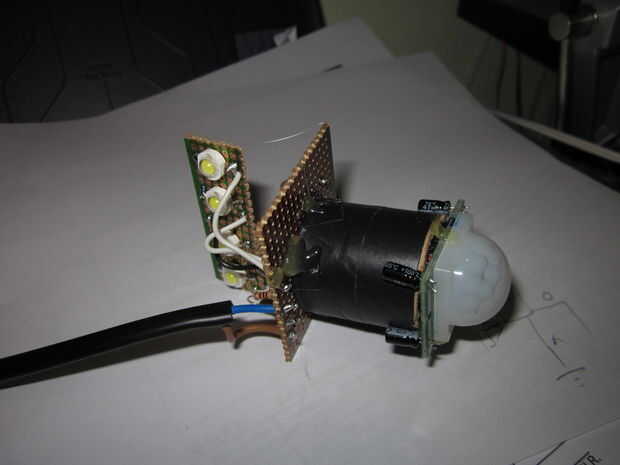

PIR detecta el movimiento de un cuerpo caliente. Se analizó el patrón de entorno para determinar si hay cambios de temperatura. Su área de detección de detección ángulo 140 y 5 m.

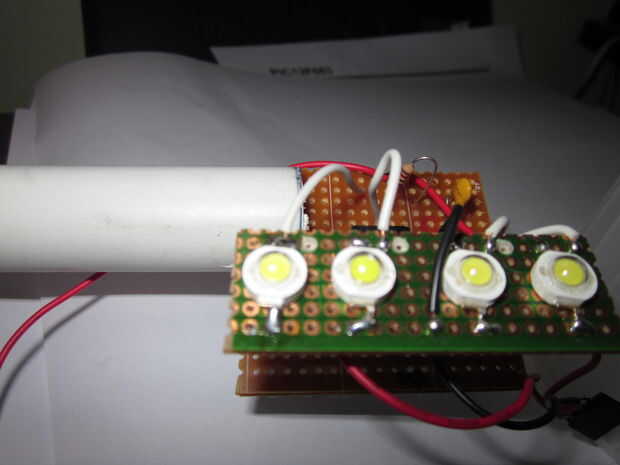

Cuando el PIR detecta movimiento, pin de salida será alto. Esto pone una corriente en entrada GPIO2 en un momento. MCU detectará la señal y variable de sensor S0 a = 1. Si S0 = 1, S1 ++. Así que si S1 = 1 L1 está encendido. Segunda vez movimiento pondrá la lámpara en modo brillante donde todo luz en L1 L2 L3 L4. Después de 3 movimiento S0 a 0 y todo el conjunto led apagado.

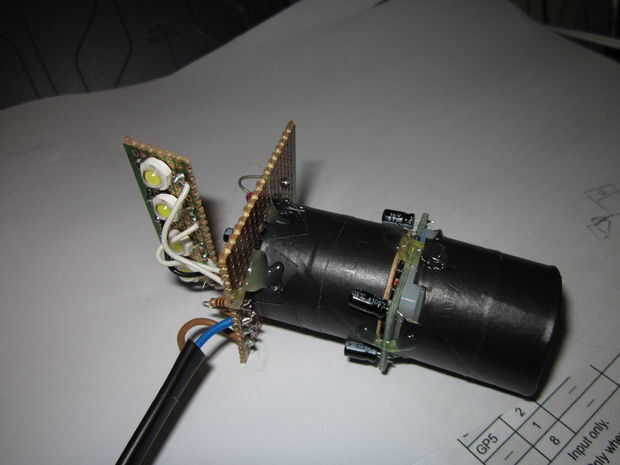

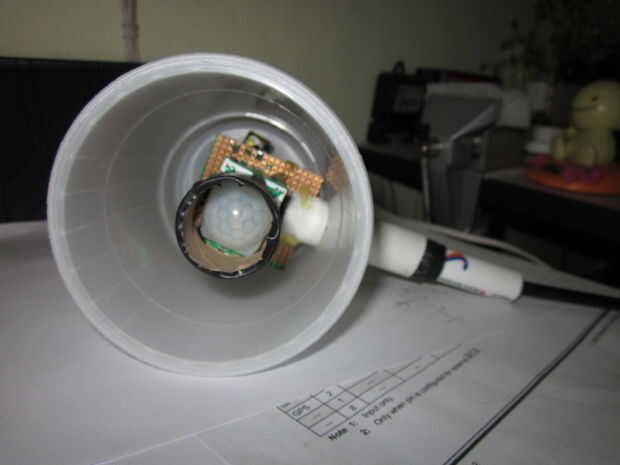

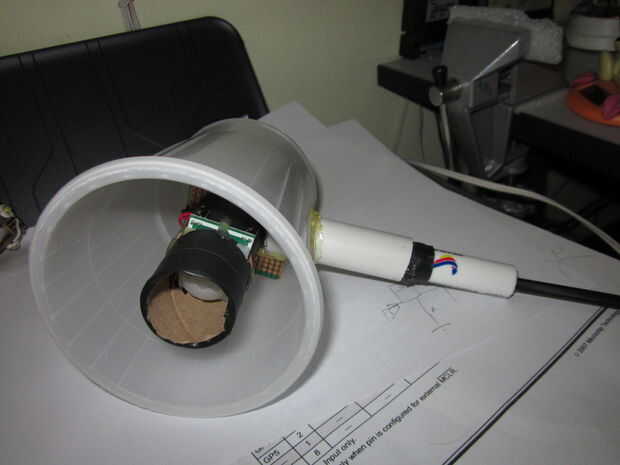

El ángulo de detección PIR ha sido estrecho utilizando papel con agujero pequeño de la abertura allí.
