Ohmímetro de Arduino

Ohmímetro de Arduino UNO

Utilizando una configuración de puente de Wheatstone. Vamos a calcular la resistencia de un resistor desconocido usando las leyes de Kirchoff.

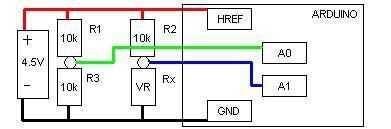

Parte (1) divisor de tensión

Parte (2) cálculo de la resistencia desconocida

Producto terminado de la pieza (3) programa

En este ejemplo utilice lo siguiente:

(1) Arduino UNO

(1) externa con batería de pilas de 1,5 voltios AA (3)

(3) 10 k resistencias

(1 +) Prueba de resistencias

(1) software programa capaz puerto serie y emulación ANSI.

[NOTA] Todos los circuitos eléctricos deben manejarse con precaución. Yo tambien soy apenas un aficionado tratando de aprender teoría no un electricista certificado. Así que si usted hace este circuito y no es certificación. También eres un aficionado tratando de aprender la teoría. Así si se perjudican a sí mismo o su propiedad desde este post procediendo a leer o llevar a cabo acciones para crear el circuito que hace usted de acuerdo que eres completamente responsable de sus acciones.

Parte 1 [divisor de tensión]

Utilizando un divisor de tensión R1 y R3. [Nota R1 y R3 deben ser el mismo] Podemos obtener la tensión de una batería externa.

Leer A0 Pin * 2 = Voltaje de la batería externa (referencia entre R1 y R3)

Ejemplo (1):

A0 lee 2,25 volts

2.25 * 2 = 4.5 Voltaje de la batería externa.

Con este arreglo de un divisor del voltaje incluso si la batería externa cae a 4,4 voltios podemos todavía obtener una buena lectura de nuestro circuito.

Ejemplo (2):

A0 lee 2,2 voltios

2.2 * 2 = 4.4 Voltaje de la batería externa.
