Odómetro (3 / 3 paso)

Paso 3: operación

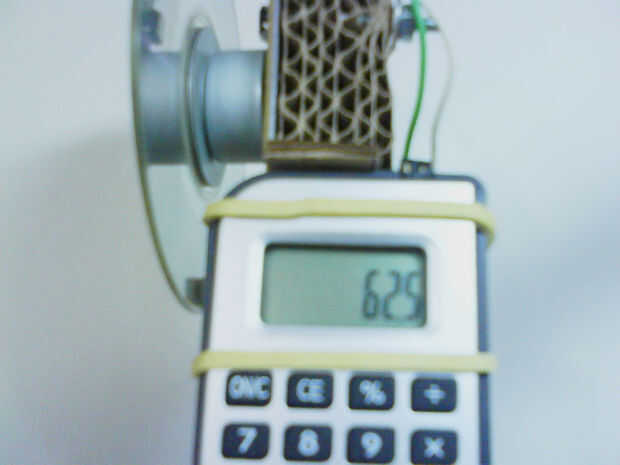

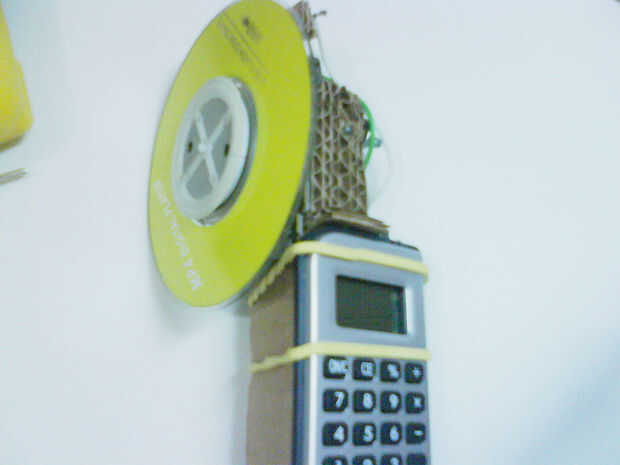

El contador funciona como sigue:

Cada vez que paso por un interruptor de lámina de imán, cierra los contactos, funciona exactamente igual que un interruptor de la lámpara. Pero sólo consigue cerrarla mientras el imán ejerciendo fuerza sobre ella.

Por el contacto cercano, como la calculadora botón se activa, añadiendo el número de vueltas y así calcular la distancia recorrida.

cálculo de la memoria:

L / 2 = [2 * pi * r (en metros)] / 2

L / 2 = longitud de la circunferencia dividida por dos (porque hay dos imanes)

PI = 3.1416

r = 3,5 cm = 0,035 metros (radio desde el centro del CD al imán)

L / 2 = 0.11

El Software es el siguiente:

0,11 +

Entonces, basta con ejecutar. Cada vez que el imán pasa el sensor, éste debe tener en cuenta 0,11 m

Nota: Cuanto más ponemos imanes, mayor será la precisión de la misma. Tenga cuidado al espacio a la misma distancia unos de otros. Pero debemos dividir la longitud de la circunferencia por el número de imanes. Uno también debe tener cuidado para que no gire muy lentamente porque el CD encontre que al pasar lentamente a través del sensor, se cierra dos veces, causando una mala interpretación. Para minimizar las posibilidades de que esto suceda, simplemente correr más rápido o pegar el sensor en la vertical.

Esperamos que disfrutéis. Los comentarios siempre son bienvenidos.
