Paso 2: Cableado de la unidad óptica
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()

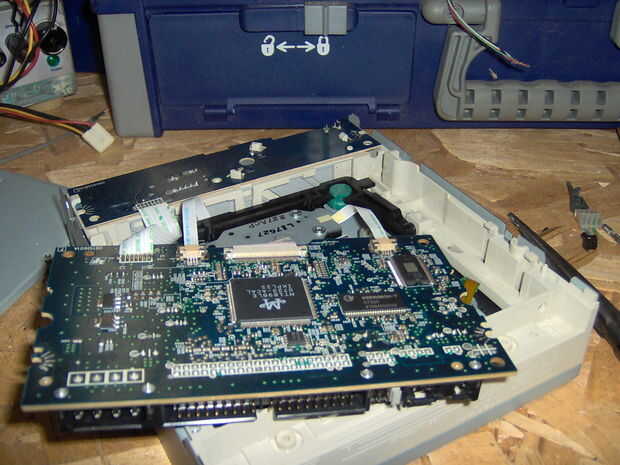

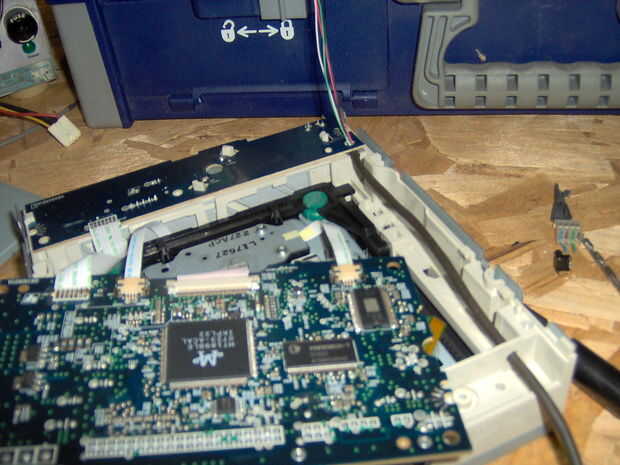

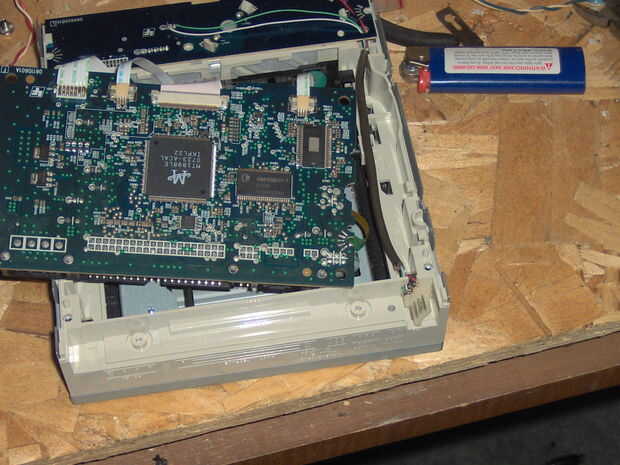

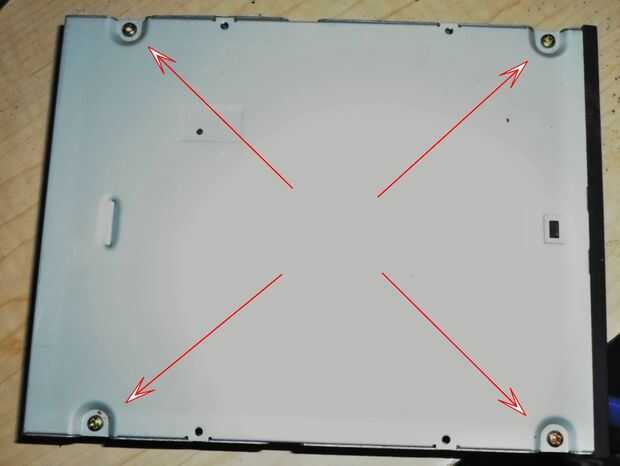

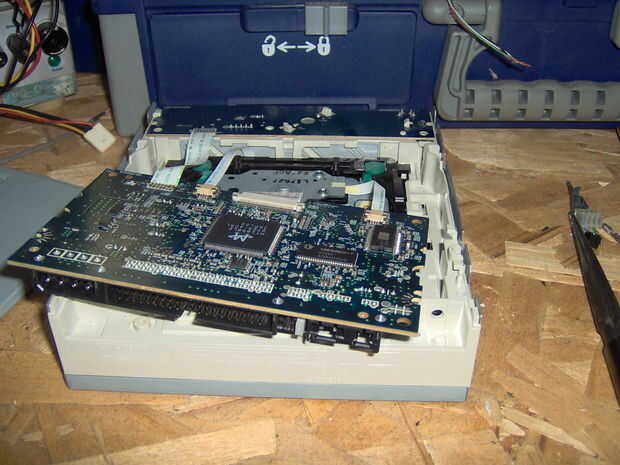

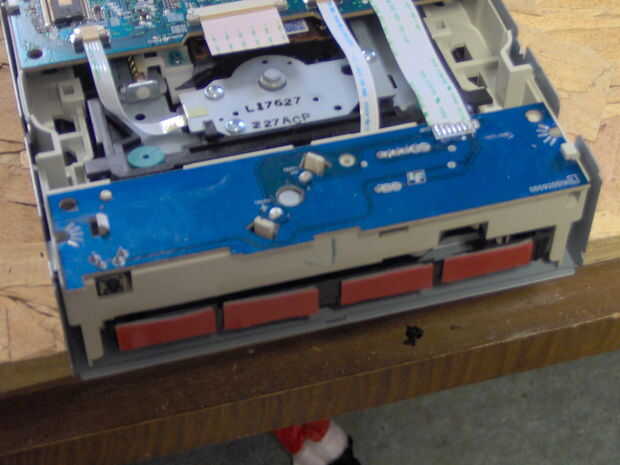

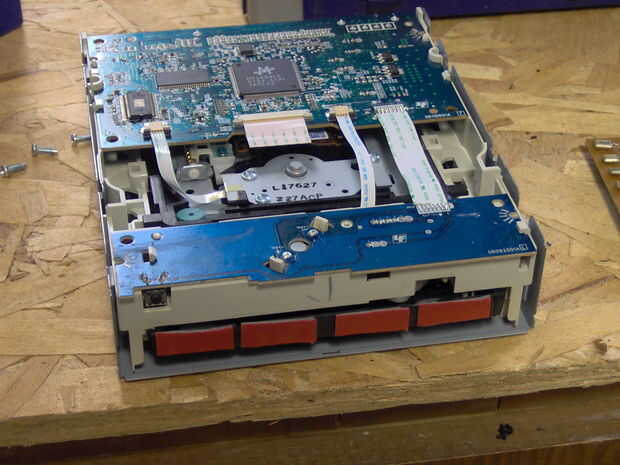

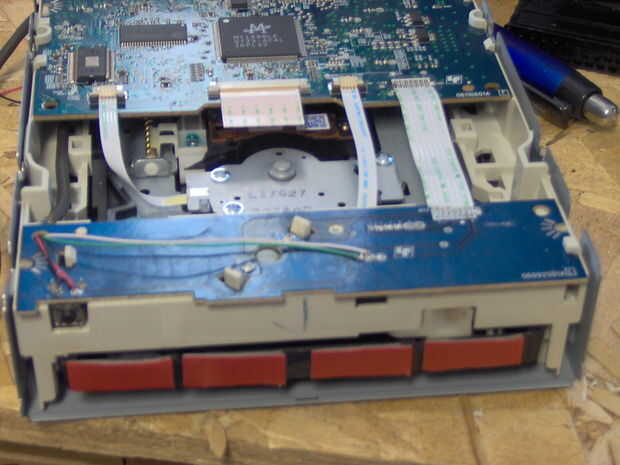

El primer paso, por supuesto, es acceder a los circuitos de las unidades. Hacer esto quitando los cuatro tornillos en la parte inferior de la unidad. Una vez los tornillos fuera, suavemente Levante la cubierta. La placa de circuito en la parte delantera tiene las conexiones que son después. Debe ser capaz de decir mirando qué conexión es que. Los puntos de soldadura deben ser adecuados por el componente. Luego busque un lugar para ejecutar los cables asegurándose de que no interfieran con la operación de la unidad. Mirando la parte delantera de mi coche, había un canal perfecto, corriendo por el lado izquierdo de la unidad. Incluso había un lugar para correr el cable a través de la placa de circuito. Tuve que taladrar un orificio en la parte posterior para alimentar el alambre a través de. Más tarde esto había convertido en una ranura para el f-d-c. Ahora, usando su original color emparejado, soldar los cables a la placa de circuito. es decir, grn/wht a LED, rojo/negro para cambiar. No te olvides +-en el LED. Ahora soldar el hombre f-d-c al otro extremo de los cables para que los cables se asociará para arriba cuando está conectado. Verde hay que ir al verde, blanco debe ir de blanco etc. Ahora instalar el

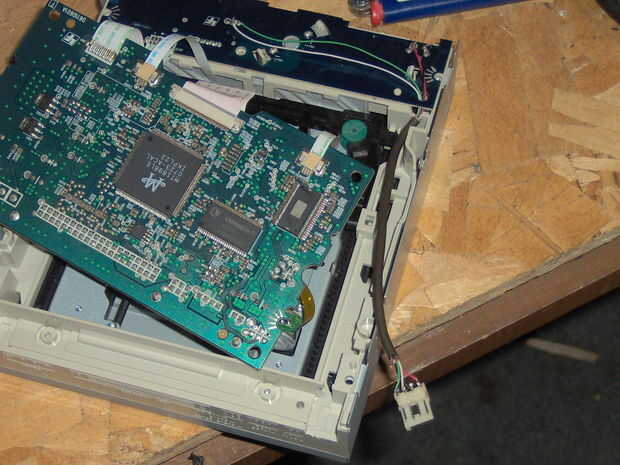

f-d-c en la parte posterior de la unidad con pegamento caliente o silicona. Uso estos porque son de fáciles quitar debo necesito cambiar la unidad. Ahora simplemente clip la placa de circuito y reemplace la tapa y está listos para ir. En este punto es una buena idea conectar todo y asegurarse de que funciona correctamente.
Después Ataremos la cubierta de la bahía para el cajón de disco.
