Paso 1: Montaje del interruptor y LED
f-d-c, basta con mirar el conector de alimentación en cualquier unidad de disco flexible, o la lista de piezas en la primera página. Puede salvar de y viejo sistema o comprar nuevo en Radio Shack o el almacén del equipo local.

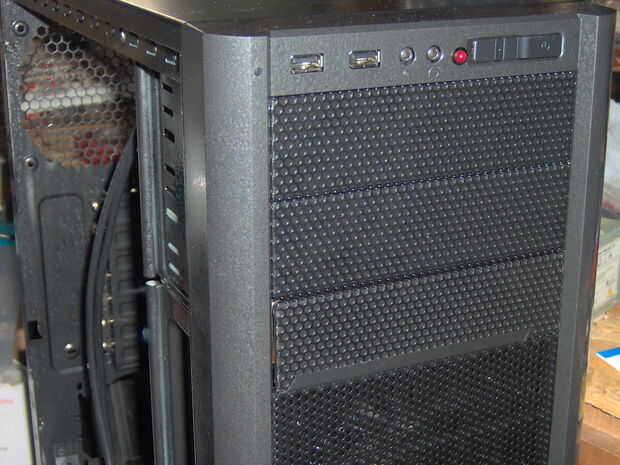

Hay realmente no que puedo decirles acerca de este paso, ya que la elección de la ubicación de montaje variará, dependiendo de y donde desee montarlos. Me gustaría hablar sobre el interruptor aunque un poco.

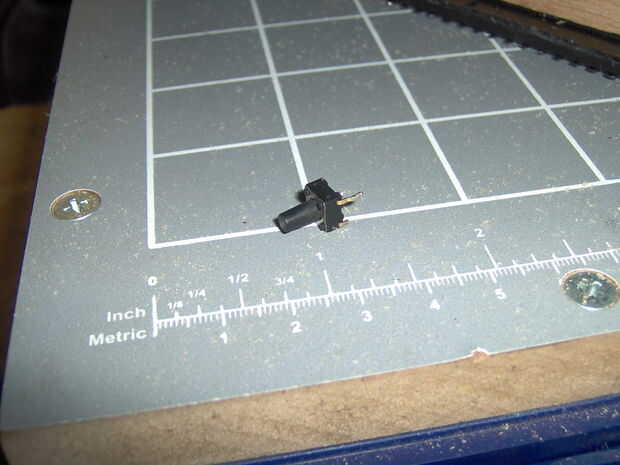

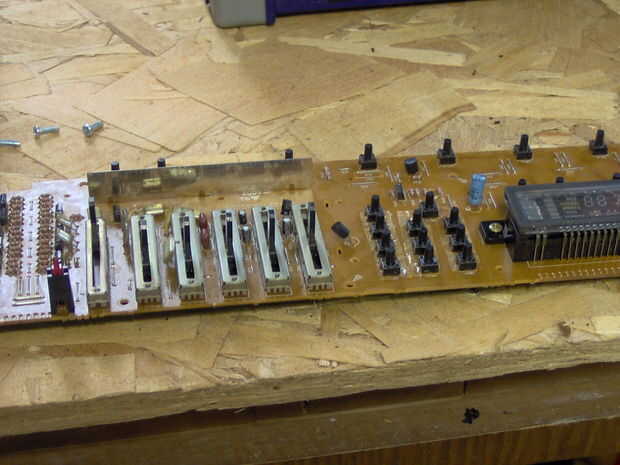

Para usar la bandeja de la unidad, es necesario un pulsador normalmente abierto. Puedes comprar en su tienda local, o usted puede salvar a uno como yo lo hice. Me ha pasado tener un receptor viejo que había podrido solo para piezas. La parte frontal tenía apenas el interruptor que necesitaba. He probado el interruptor y simplemente la unsoldered de la placa de circuito. La parte de prueba es muy importante si Limpie el conmutador. Utilizar un comprobador de continuidad para probar el interruptor mientras está aún montada en el tablero del circuito. Tocar los polos de su interruptor con sus puntas de prueba de checker. Asegúrese de que usted está en los polos del interruptor y no las lengüetas de montaje. Si el inspector emite un pitido y no se empuja el interruptor, es un interruptor normalmente cerrado y no funciona. Acabo de probar otro.

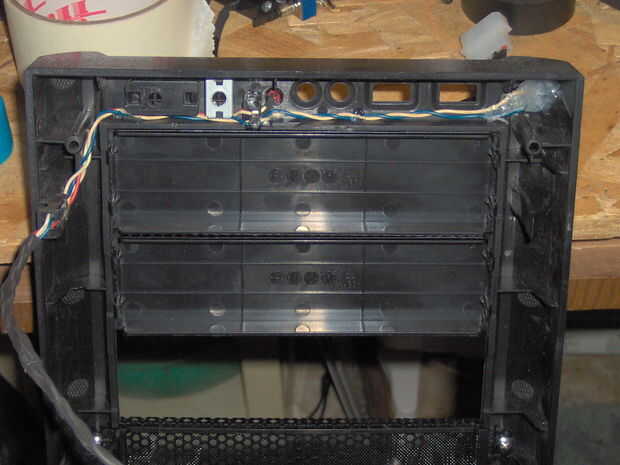

Ahora a otra cosa. Cuando el cableado de su f-d-c, recuerda, dos postes para el interruptor, dos para el LED.
Importante!!!!!! Asegúrese de mantener + y - en los cables de LED. Debe coincidir en ambos conectores!
Utilicé una combinación verde/blanco para el LED y el rojo/negro para el interruptor.
A continuación vamos a empezar trabajando en el disco sí mismo.
