Oculta pared enchufe seguro (w/Arduino cerradura) (8 / 9 paso)

Paso 8: Establecer una conexión con su Servo

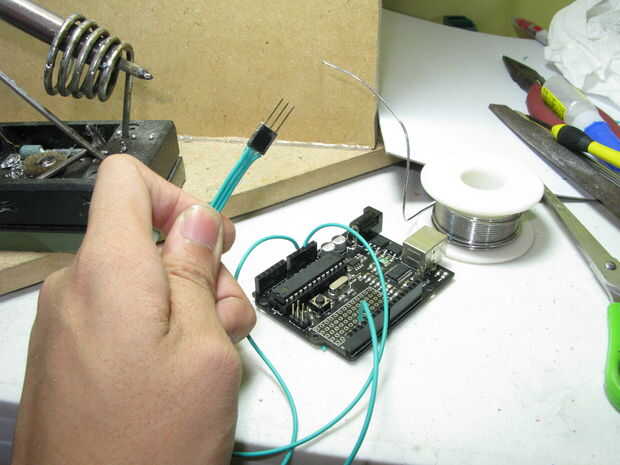

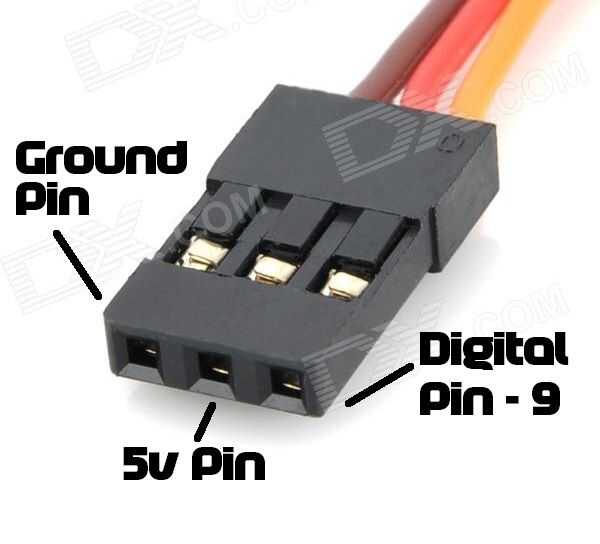

1st.) Hacer un enchufe macho de 3 pines - para conectar el servo (mecanismo de cerradura electrónica)

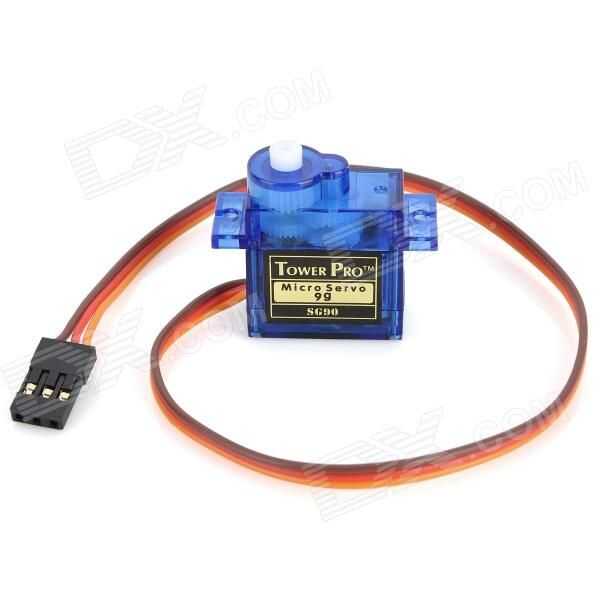

2.) seguir la hoja de datos de tu servo y conecte los cables con el conector apropiado de Arduino.
3.)  Cable amarillo - para Pin Digital #9
4.) cable marrón - conector de tierra
5.) cable rojo - 5v Pin

Ver el vídeo para obtener instrucciones más detallan :D
