Paso 2: cableado

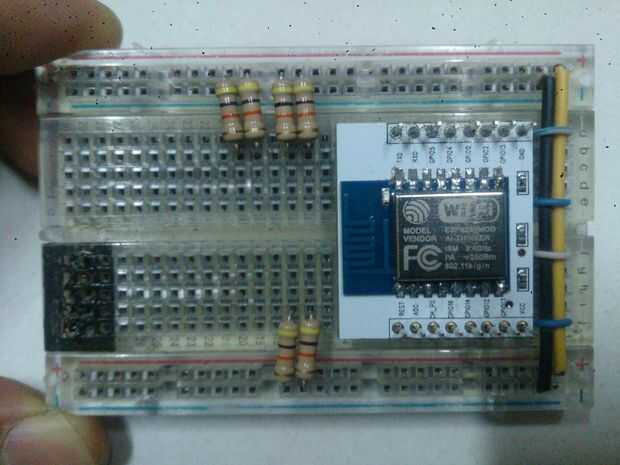

Preparar 6 resistor de alto valor, 10K o superior. Puse cuatro de ellos como resistencias de pull-up (conexión a 3, 3V) y dos de ellos como desplegable resistencias (conexión a tierra). Necesito estas resistencias para hacerla funciona, mientras que algunas personas no.

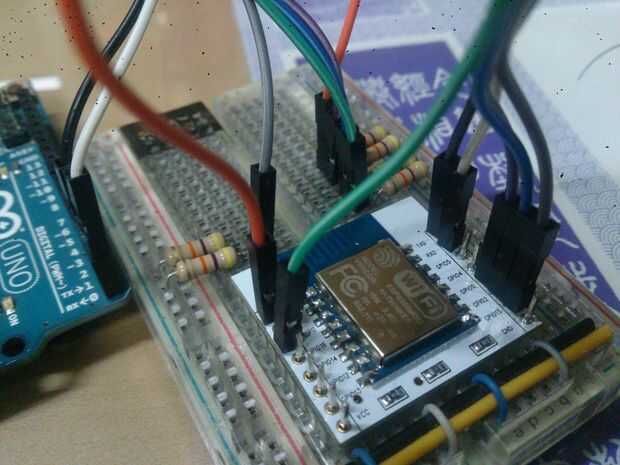

- GPIO15 (gris) -> abatible
- GPIO2 (azul) -> pull-up
- GPIO0 (morado) -> pull-up
- CH_PD (verde) -> pull-up
- RESTO (naranja) -> pull-up

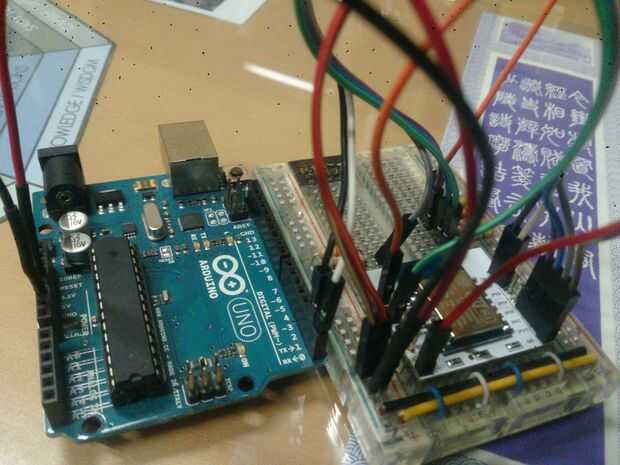

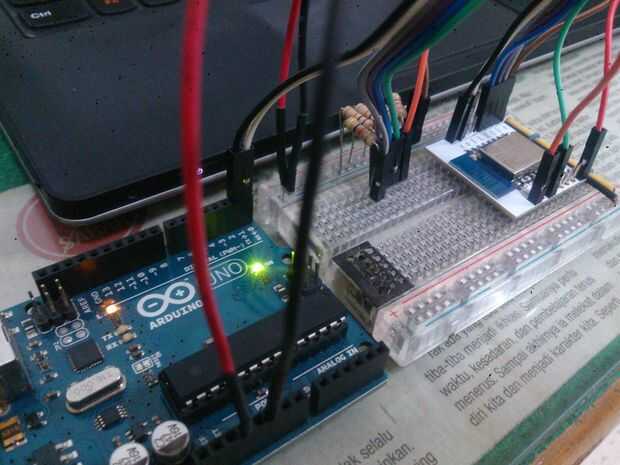

- TXD (negro) -> Arduino TX (pin D1)
- RXD (blanco) -> Arduino RX (pin D0)
- VCC (rojo) -> trenes protoboard V +
- TIERRA (marrón) -> carril de tierra de protoboard
- Arduino 3.3V (rojo) -> V + trenes protoboard
- Arduino GND (negro) -> carril de tierra de protoboard
Si usted es bastante afortunado, debe ser capaz de ejecutar comandos AT por ahora. Si no, no estés triste, que tienes la oportunidad de explorar la diversión de intermitente firmware más adelante. Sólo sigue leyendo ;-)
