Obstáculos del Robot Qtechknow (10 / 14 paso)

Paso 10: Caja regulador soldadura

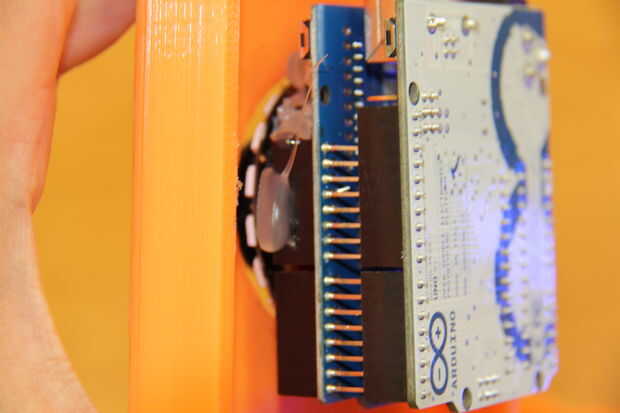

Sacar el XBee Shield de SparkFun, Joystick, Joystick Breakout, anillo NeoPixel, una cabecera de 6 pines hembra, una cabecera de 6 pines macho y algunos cables. En primer lugar, la soldadura la cabecera macho Pin 6 del Breakout del Joystick y el Jefe femenino del 6 pin en el escudo, para que el joystick está en el centro exacto (debe ser el límite de la zona de prototipos) y la soldadura de los pernos de la cabecera de la mujer a los pines de Arduino:

Palanca de mando VERT -> Arduino A0

Joystick HORZ -> Arduino A1

Joystick VCC -> Arduino 5V

Joystick GND -> GND de Arduino

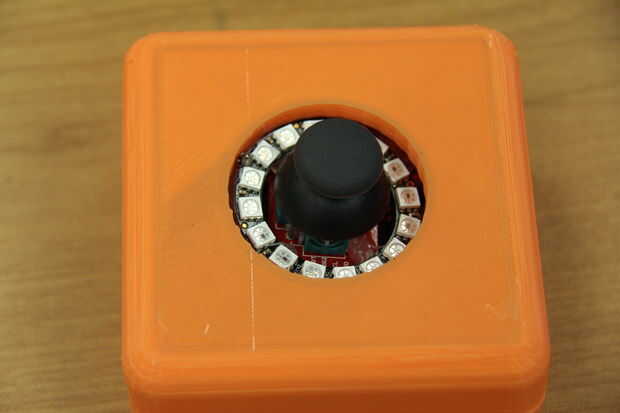

Luego, soldar cables a cada pin (excepto duda) del anillo NeoPixel (hacen 2-3 pulgadas de largo), conectar estos pines de Arduino:

DIN -> D4

VCC -> 5V

GND -> GND

En el escudo de XBee, asegúrese de que el interruptor esté en la parte de la UART.
