Paso 7: Montaje del iCade Arcade Stick de control y pantalla LCD

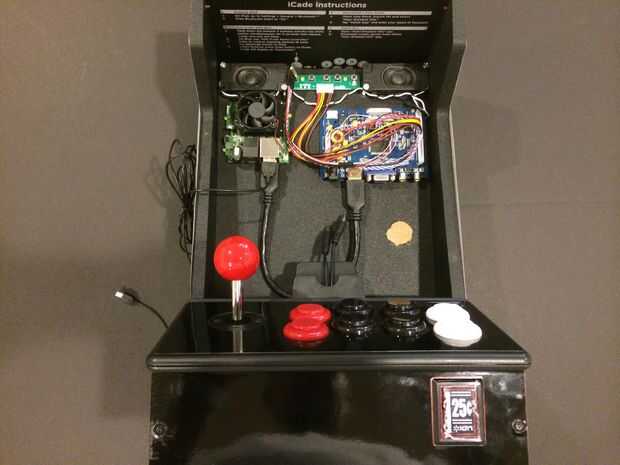

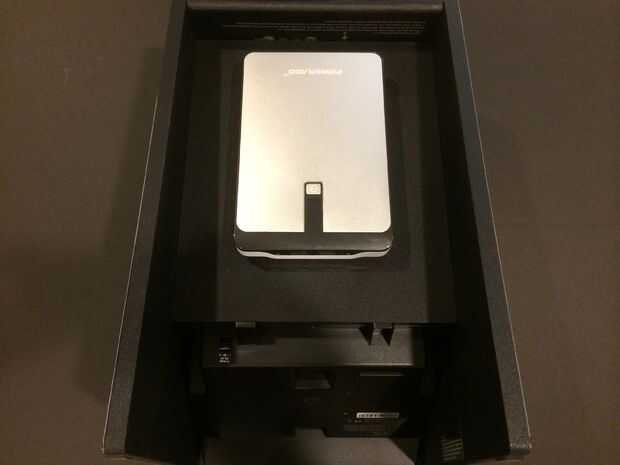

Una vez que la batería de montaje pack en la parte posterior de la O-Cade, Monte la palanca de control arcade para el ensamblado del gabinete. Utilice la llave allen y 4 tornillos siempre con el iCade gabinete para montar el controlador modificado arcade stick al gabinete como se muestra en las fotos.

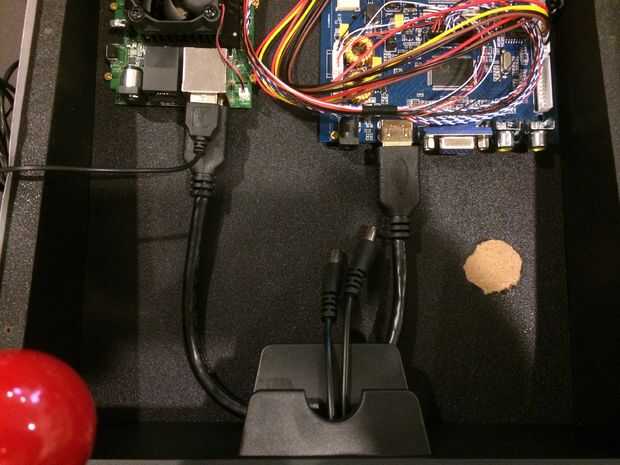

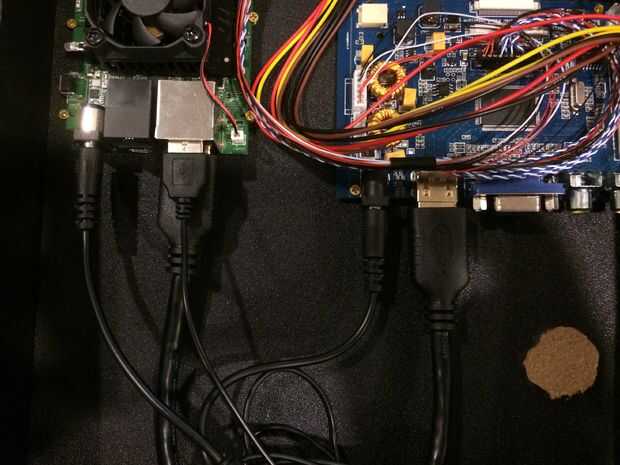

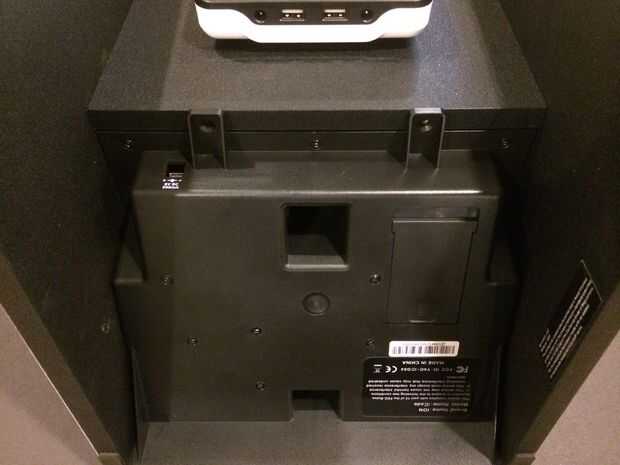

Una vez que el arcade control de montaje se pegan al Cade O, desconecte el cable del divisor del DC y pasar por el arcade stick control abertura para alimentación el controlador de pantalla OUYA y pantalla LCD de la batería.

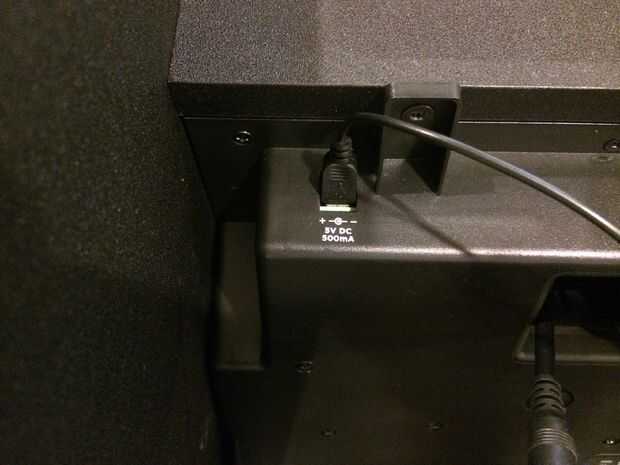

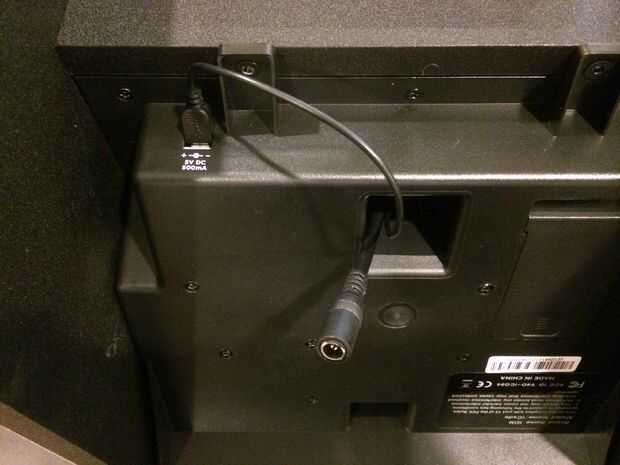

Pasar el cable USB protector de Cade por el arcade stick control misma abertura para que pueda conectar a la parte posterior de la abertura como se muestra en las fotos de arcade stick control.

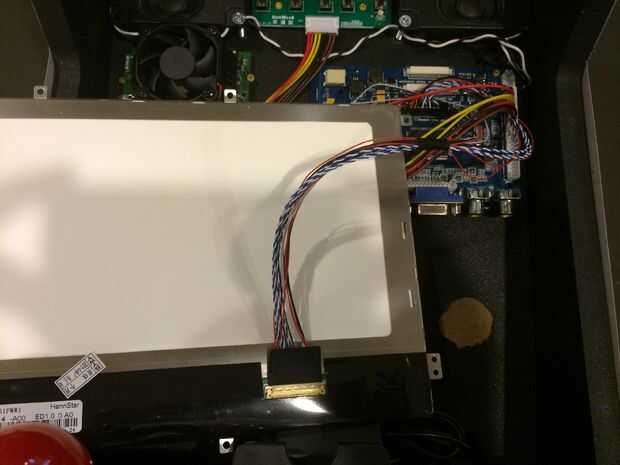

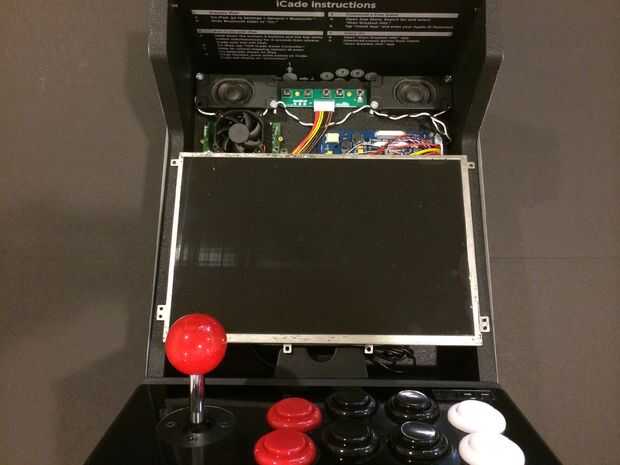

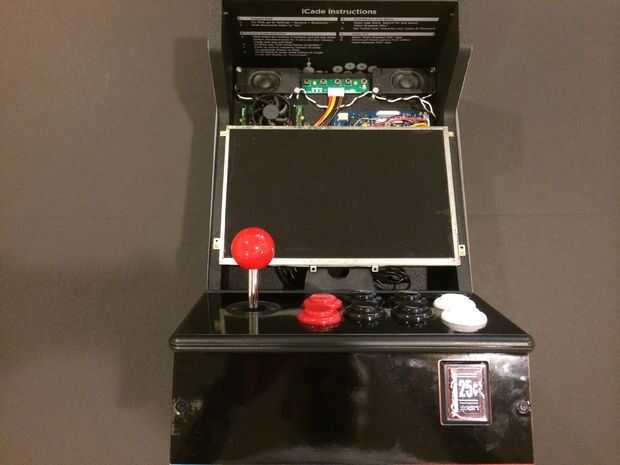

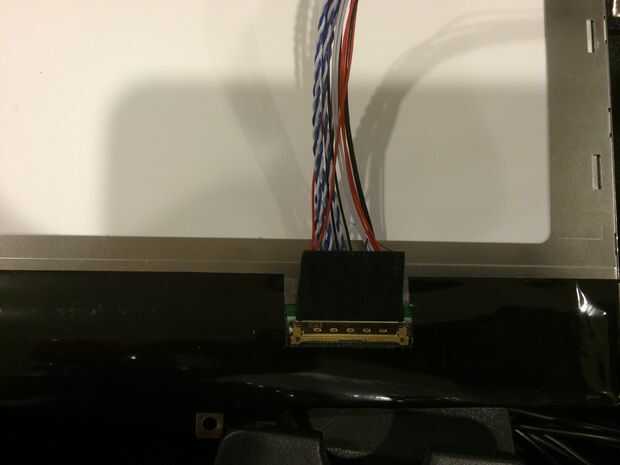

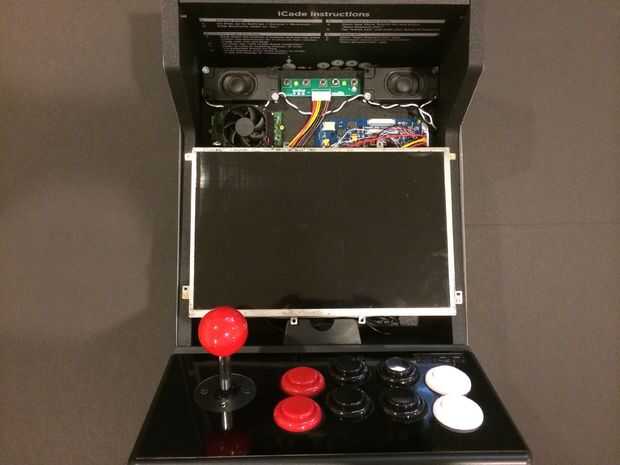

Una vez pasando el divisor de DC y cable USB por el arcade stick de control abrir, conectar la pantalla LCD a la tarjeta de controlador de LCD y montarlo en el gabinete. En primer lugar, usted necesita crear orificios para la pantalla LCD. Coloque la pantalla LCD en el gabinete y marque los orificios con un lápiz o bolígrafo. Luego retire la pantalla LCD y perfore orificios piloto para los tornillos de madera montar la pantalla LCD. Antes de montar la pantalla LCD, conectar el cable de controlador de pantalla de LCD a la pantalla LCD como se muestra en las fotos. A continuación monte la pantalla con #2 tornillos de montaje. Ya está cerca de completar el proyecto O-Cade. Todo lo que queda es conectar la batería al cable del divisor del DC y ya está listo para encender!
